​NAND闪存简介

引言：NAND闪存是一种非易失性存储技术，广泛用于固态硬盘、USB闪存盘和手机存储中，具有高速读写和耐用性强的特点。

一、基本概念

NAND 是指 NAND 闪存（NAND Flash Memory），它是一种基于闪存技术的非易失性存储器，采用NAND型逻辑门结构来存储数据。即使在没有电源供应的情况下也能保留存储的数据，广泛应用于固态硬盘（SSD）、USB闪存盘、智能手机、相机等电子设备中。NAND闪存具有较高的存储密度和较低的成本，同时提供较快的读写速度，适合大规模数据存储应用。

二、工作原理和结构特点

1、工作原理

· 存储单元：NAND 闪存的基本存储单元是浮栅晶体管。它主要由控制栅、浮栅、源极、漏极和沟道组成。通过控制浮栅上的电荷来表示数据，浮栅上有电荷时通常表示逻辑 “0”，无电荷时表示逻辑 “1”。

· 写入操作：如果需要将一个存储单元的状态从“1”改为“0”，则通过向晶体管施加高电压，使电子隧穿到浮栅上，从而改变浮栅的电荷状态来实现数据写入。

· 读取操作：通过对存储单元施加较低的电压来实现的。如果存储单元内存在电荷，它将不导电，表示“0”；如果没有电荷，电流会流过，表示“1”。通过这种方式，读取数据的过程相对简单且快速。

· 擦除操作：擦除操作与写入不同，擦除时必须按块（Block）进行。擦除的基本原理是通过施加较高的电压，使存储单元内的电荷被移除，将其恢复到初始的“1”状态。这是因为NAND闪存的存储单元只能在无电荷的状态下表示“1”，而有电荷时表示“0”。擦除的原因是NAND闪存中的写操作只能将数据从“1”写为“0”，不能直接覆盖已有的“0”状态。为了写入新数据，必须先擦除目标页面所在的整个块，然后再进行写入。

2、结构特点

· 非易失性：即使断电，存储在NAND闪存中的数据仍然保留，因此非常适合用于持久存储。

· 高速读写：相比传统的机械硬盘（HDD），NAND闪存具有更高的读写速度，尤其是在处理大量数据时，性能优势明显。

· 小巧便携：由于其高度集成和小型化设计，NAND闪存能够做成非常小的存储设备，广泛用于智能手机、相机、计算机等电子产品中。

· 耐用性：NAND闪存的擦写次数有限，但相较于其他存储介质，它在正常使用过程中具有较长的使用寿命。

三、主要类型和应用领域

1、主要类型

· SLC（Single-Level Cell）：即单层单元闪存，每个存储单元只存储 1 位数据（0或1），具有速度快、耐用性好、可靠性高的优点，但成本较高，存储密度相对较低。

· MLC（Multi-Level Cell）：多层单元闪存，每个存储单元可以存储 2 位数据，存储密度较高，成本相对较低，但速度和寿命相对 SLC 稍差。

· TLC（Triple-Level Cell）：三层单元闪存，每个存储单元能存储 3 位数据，进一步提高了存储密度和降低了成本，但速度和寿命方面又比 MLC 有所下降。

· QLC（Quad-Level Cell）：四层单元闪存，每个存储单元可存储 4 位数据，是目前存储密度最高、成本最低的 NAND 闪存类型，但在性能和寿命上相对更差一些。

2、应用领域

· 消费电子：广泛应用于智能手机、平板电脑、数码相机、MP3 播放器等设备中，作为存储用户数据、操作系统和应用程序的介质。

· 计算机存储：是固态硬盘的核心组成部分，为计算机提供快速的启动和数据读写能力，大大提升了计算机的整体性能。

· 工业与汽车：在工业控制、汽车电子等领域，NAND 闪存用于存储系统配置信息、日志数据等，因其非易失性和高可靠性能够在复杂的工作环境中稳定运行。

· 服务器存储：在数据中心和服务器中，NAND 闪存被用于构建高性能的存储系统，以满足大规模数据存储和快速访问的需求。

四、使用SIDesigner进行仿真

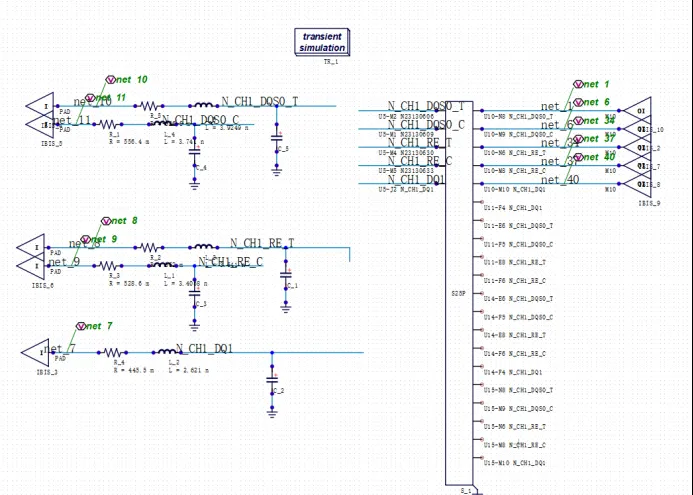

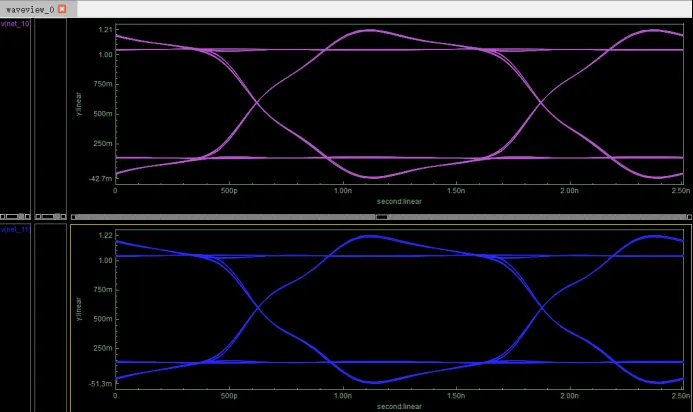

巨霖SIDesigner 是一款基于图形化交互界面的信号完整性仿真工具，可以在该平台上进行案例的仿真：

工程师可以对电子系统进行全面的系统性能评估、优化系统可靠性及稳定性，加速产品研发、迭代过程。
