环路仿真介绍

引言：环路稳定度是控制系统、电源设计等领域中一个重要的概念，用于衡量一个闭环系统在受到干扰或参数变化时保持稳定的能力。

一、环路稳定度的定义

环路稳定度是指反馈系统在特定条件下保持稳定的程度，其关键指标包括穿越频率、相位裕度和增益裕度：

· 穿越频率：环路增益为1（0dB）时的频率。

· 相位裕度：在穿越频率处，相位角与-180°的差值。相位裕度越大，系统越稳定。

· 增益裕度：在相位角为-180°时，增益值与0dB的差值。

二、环路稳定度的测试方法

环路稳定度的测试通常通过以下两种方法实现：

（1）阶跃响应法

通过在输出端施加阶跃负载，观察输出电压的瞬态响应，用示波器测量第一个波谷和第二个波谷之间的时间，计算对应的振荡频率，该频率近似等于穿越频率。通过对比波形，还可以估算相位裕度。

（2）频率分析法

使用网络分析仪或频率分析仪直接测量系统的波特图（幅频和相频特性曲线）。这种方法可以精确测量穿越频率和相位裕度。

三、环路稳定度的应用场景

环路稳定度评估广泛应用于以下领域：

（1）DC-DC转换器

在DC-DC转换器中，环路稳定性直接影响输出电压的稳定性和瞬态响应能力。通过优化补偿网络，可以调节穿越频率和相位裕度，从而优化系统性能。

（2）运算放大器

在运算放大器中，环路稳定性决定了放大器在不同增益条件下的稳定性。通过分析开环增益和相位特性，可以评估系统的相位裕度和增益裕度。

（3）电源管理电路

在电源管理电路中，环路稳定性是确保系统在不同负载条件下稳定工作的重要指标。通过合理设计反馈网络和选择元件参数，可以实现稳定且快速响应的电源系统。

四、环路稳定度的优化

为了优化环路稳定度，通常需要在稳定性和响应速度之间进行权衡：

· 增加相位裕度：通过添加补偿元件（如电容或电阻）来调整相位特性，但可能会降低系统带宽。

· 提高穿越频率：增加系统的响应速度，但可能会降低相位裕度。

五、PowerExpert环路稳定度仿真

在PowerExpert中，您可以使用Gain器件配合AC仿真分析电路的环路稳定度情况。

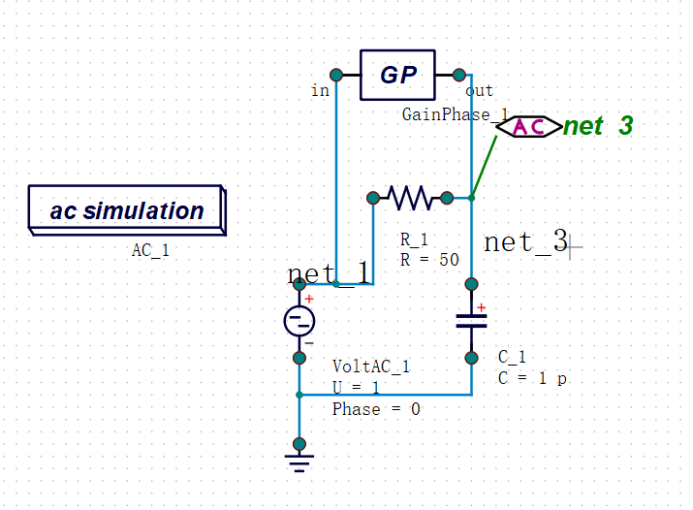

以如下电路为例，在电阻两端挂接GainPhase器件，自动计算增益和相位。

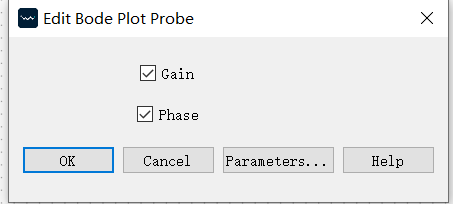

双击GP控件，可以通过勾选选择仿真增益还是相位。

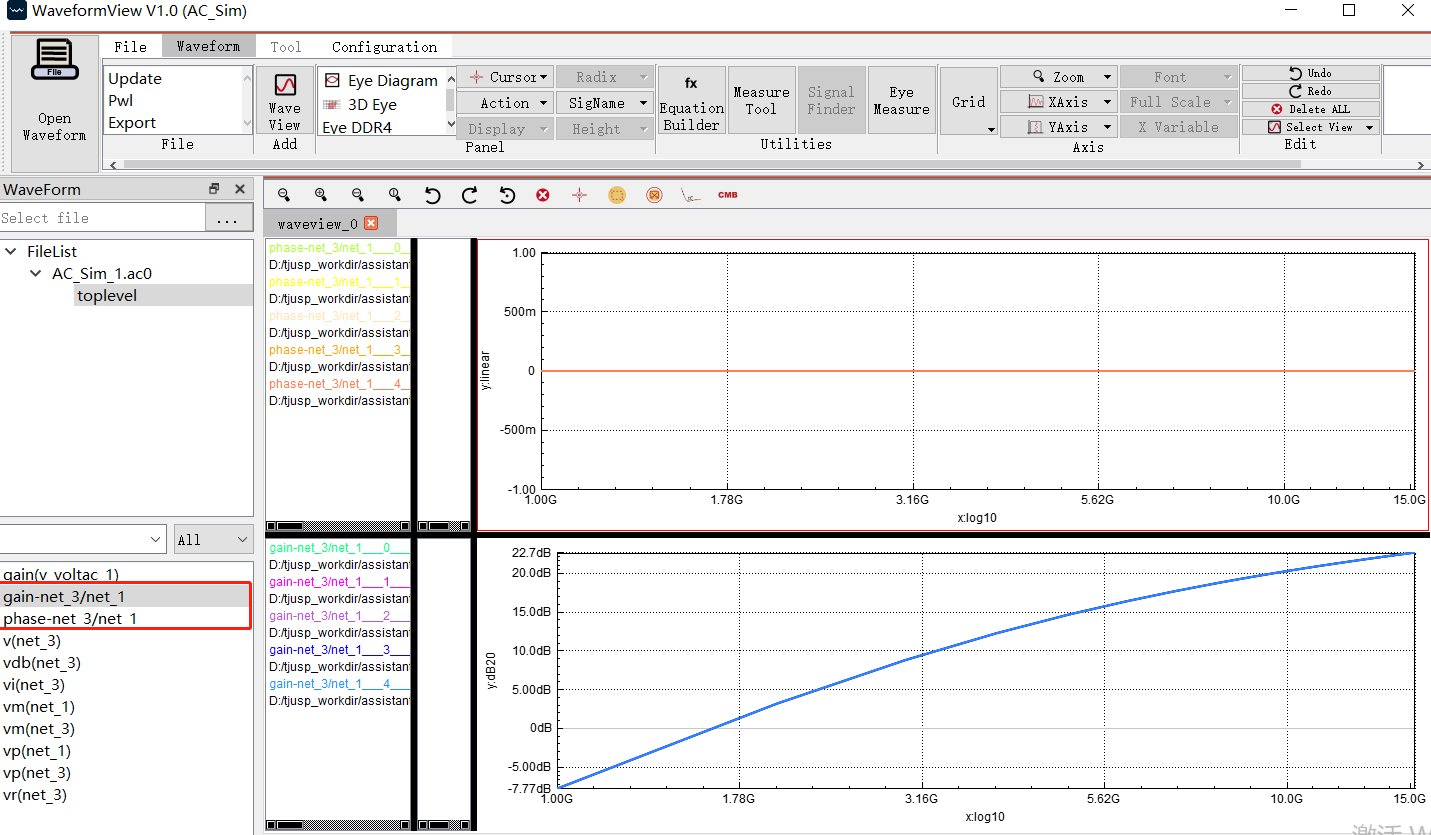

在waveviewer中查看增益和相位结果。
