大数据中心GPU行业

行业痛点

更高的计算能力、更大的内存容量、更快的带宽对信号完整性提出了更高的要求。芯片内部的信号路径更加复杂,信号延迟、噪声、反射等问题都会影响数据传输的可靠性和速度。


SIDesigner解决方案

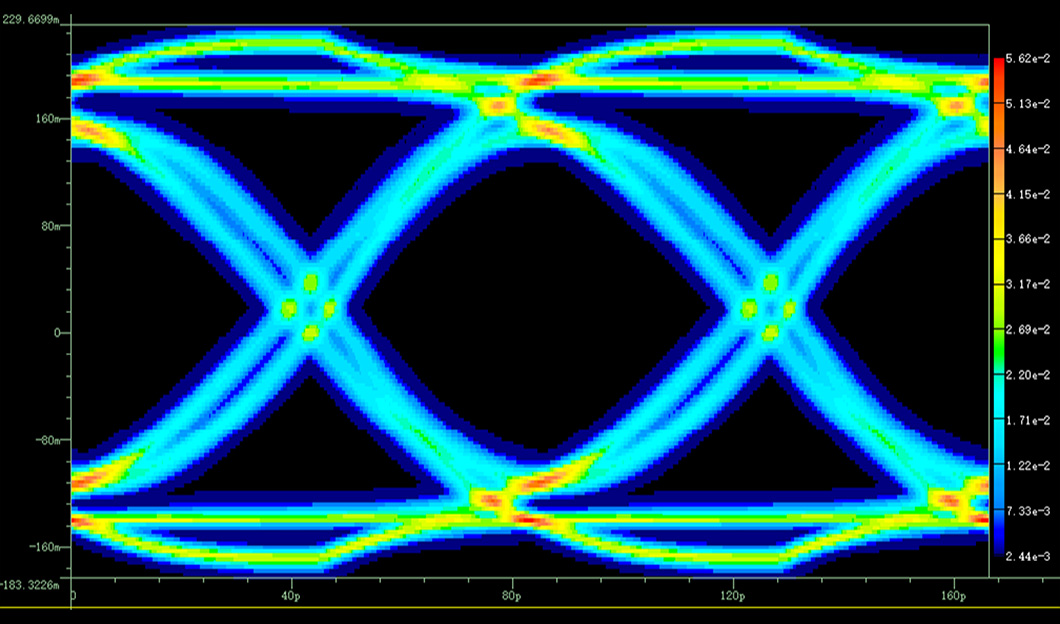

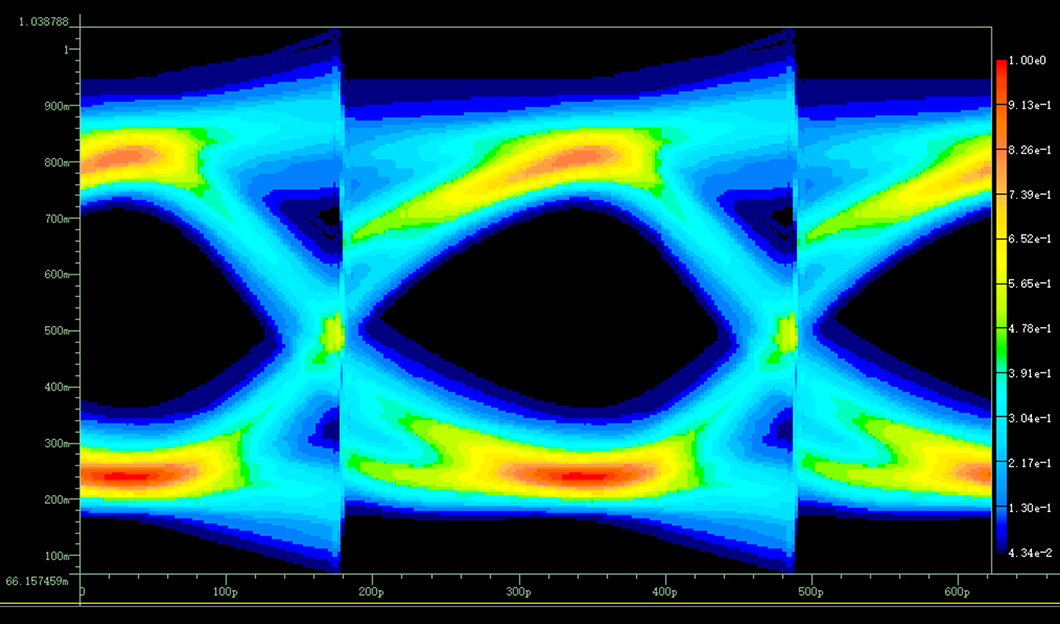

SIDesigner 信号完整性仿真可以帮助优化内存接口的信号路径,仿真可以模拟信号在内存接口中的传播过程,导入真实的S参数与IBIS模型,进而识别出信号延迟过大的路径,并分析延迟产生的原因,例如过长的走线、信号路径的阻抗不匹配等;仿真可以模拟信号在不同阻抗介质之间的反射,识别出反射过大的路径,并分析反射产生的原因,例如阻抗不匹配、信号路径的拐角等;仿真可以模拟信号路径上的噪声干扰,识别出噪声过大的路径,并分析噪声产生的原因,例如电源噪声、电磁干扰等。
在模拟了现有方案的信号路径后, 仿真可以帮助工程师调整走线长度,减少信号延迟和反射;也可以优化走线形状,例如使用微带线、带状线等,减少信号延迟和反射。此外,仿真还可以帮助工程师优化电源系统,减少电源噪声和干扰。

  • 1.jpg
  • 2.jpg
  • 1.jpg
  • 2.jpg
  • Golden级别精度

    经客户验证,“TRUE-SPICE”级别精度业界领先,业已成为客户精度标准。

  • 产品易用

    鉴于产品后发优势,根据业界最新需求,全面重新定义产品规格书,产品更加简单、易用。

  • 传统信号完整性仿真

    支持信号完整性与电源完整性协同仿真功能。

  • 面向新时代行业痛点

    助力超高频信号完整性仿真挑战,与您共创5G-5.5G-6G未来

合作客户

  • a1logo02.svg a1logo021.svg
  • a1logo05-72.svg a1logo051.svg

通过新的技术带来市场机会实现弯道超车 请走进我,验证我,与我同行!
