High Pass Filter Simulation

一、高通滤波器

高通滤波器（High-pass Filter, HPF）是一种只允许高于某一特定频率（即截止频率）的信号通过，抑制低于该频率的信号的电子滤波器。它广泛应用于音频、通信、信号处理等领域。

1、高通滤波器工作原理是：

对于频率高于截止频率的信号，它几乎不产生衰减，允许信号通过。

对于频率低于截止频率的信号，滤波器会逐渐抑制它们的幅度，甚至完全消除这些低频信号。

2、高通滤波器的频率响应：

在低频段（频率低于截止频率），滤波器的增益接近零，信号被有效衰减。

在高频段（频率高于截止频率），滤波器的增益趋于1，信号基本不受影响。

截止频率附近，响应会出现一个过渡带，具体的过渡情况依赖于滤波器的阶数。

3、常见的高通滤波器实现方式：

RC高通滤波器

RC（电阻-电容）高通滤波器是最简单的高通滤波器之一，通常由一个电阻和一个电容构成。

电路结构：输入信号通过电阻R接入电路，电容C与接地相连，输出信号从电容器的另一端获取。

电容器的作用是阻止低频信号通过，而高频信号能够通过电容器顺利传递。

截止频率公式： 其中,R是电阻值，C是电容值，fc是截止频率。

运算放大器高通滤波器

运算放大器（Op-Amp）配置的高通滤波器通常由电阻和电容组成，可以实现更高性能的滤波效果。Sallen-Key和多种反馈网络设计是常见的运算放大器高通滤波器实现方式。

LC高通滤波器

LC（电感-电容）高通滤波器利用电感和电容的组合来实现滤波，适用于高频电路中。这种滤波器常见于无线通信、射频（RF）等领域。

4、高通滤波器的性能指标

截止频率（fc）：指的是信号衰减到 3dB 的频率，通常表示为滤波器“工作的频率范围”。

增益：高于截止频率时，滤波器的增益接近于 1（0dB），即信号基本不受到衰减。

相位变化：在截止频率附近，信号的相位会发生较大的变化。通常，截止频率附近会有一个相位跃变。

过渡带：截止频率附近的区域，增益发生从高到低的变化。不同类型的滤波器（如Butterworth、Chebyshev等）在过渡带的陡峭程度上有所不同。

5、高通滤波器的应用

噪声过滤：高通滤波器可以用于去除低频噪声，如电源噪声、直流漂移等。

信号处理：在音频信号处理中，高通滤波器用于去除低频的“嗡嗡”声或直流分量，保留清晰的高频信号。

图像处理：在图像处理中，高通滤波器可以用于增强图像的边缘或细节，去除平坦区域的低频部分。

音频处理：在音频信号中，高通滤波器常用于去除低频的噪声或静电干扰。

通信系统：用于滤除传输中的低频干扰，保留传输的高频信息。

二、PowerExpert的仿真解决方案

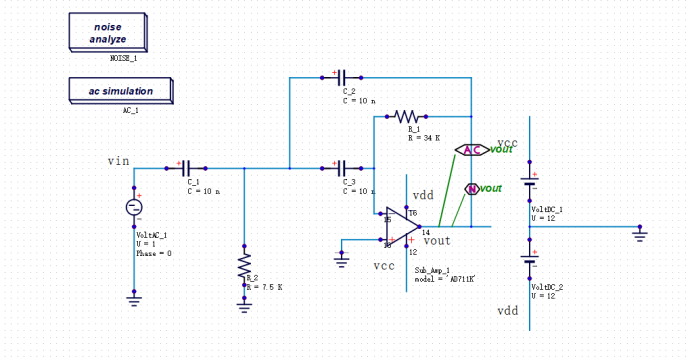

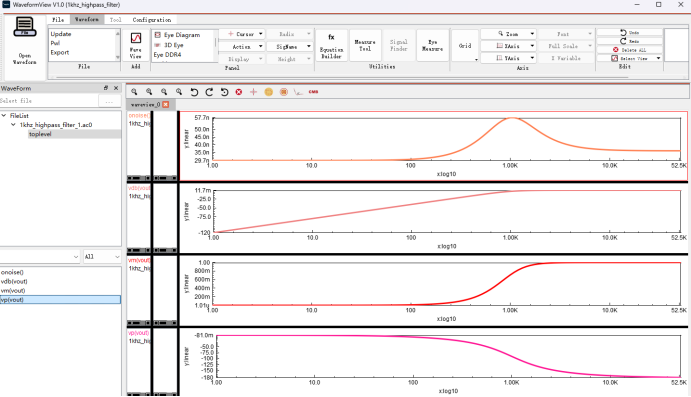

巨霖的PowerExpert是一款基于图形化交互界面的电源电子系统设计和仿真工具，在该平台上可以搭建高通滤波器的仿真案例。

工程师可以通过巨霖PowerExpert仿真工具对电子系统进行全面的系统性能评估、优化系统可靠性及稳定性，加速产品研发、迭代过程。

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！
