Process Corners and Applications in IBIS Modeling

本文聚焦IBIS（I/O Buffer Information Specification）模型中的Corner（Typ/Min/Max）参数处理，系统分析Corner的定义规则及其对信号完整性和电源完整性的影响。文章首先介绍了IBIS模型的历史演进，随后根据IBIS模型的基础架构详细讨论Corner在不同模型组件中的应用，最后介绍了HobbSim中进行Corner扫描的操作方法。

一、历史演进：从典型模型到多维工艺角

Corner指的是在不同的工艺、温度、电压条件下，IBIS模型中对应的参数表现。IBIS（Input/Output Buffer Information Specification）的Corner参数体系源于对芯片I/O行为建模标准化的需求，其发展历程可概括为三个阶段：

IBIS v1.0（1993）：

仅定义Typ（典型）角，基于标称电压、温度和工艺参数。

使用ffff/ssss-SPICE模型会令结果过于悲观，所以实际使用时基于典型工艺数据，电压与温度参数采用降额（Derating）修正方法，避免过度保守设计（Over-guardbanding）。

IBIS v2.0（1996）：

引入Min（慢/弱）和Max（快/强）角，允许直接使用非典型参数组合。

I-V/V-t表：明确定义Min=Slow（电流弱、边沿慢），Max=Fast（电流强、边沿快）。

独立参数（如C_comp）：按数值大小处理（大值关联Slow，小值关联Fast）。

BIRD 140.2（2011）：

IBIS-AMI模型：在[Algorithmic Model] 中引入Typ/Slow/Fast三值参数格式，解决高速互连场景的模糊性。

二、IBIS模型基础与Corner概念

1、Corner的定义与分类

IBIS中的Corner表示工艺、电压和温度（PVT）变化下的参数范围。

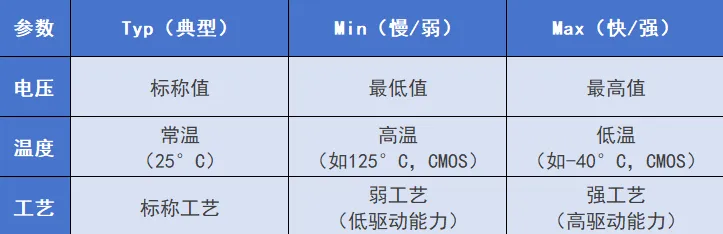

基础工艺角（Typ/Min/Max）：

性能角（Slow/Fast）：

Slow：低电流驱动、慢转换时间、最大封装寄生参数（混合Min和Max参数）。

Fast：高电流驱动、快转换时间、最小封装寄生参数（混合Min和Max参数）。

特殊参数逻辑：

C_comp：电容的大小并不总是和制造工艺的变化相关联。作为独立的变量，会按数值大小定义Min（小值=Fast）和Max（大值=Slow）。

[Diff Pin] 内的tdelay_typ、tdelay_min、tdelay_max：这三个参数控制信号的时序延迟。它们定义了非反向引脚与反向引脚之间的延迟，分别是时序延迟时间的Typ、Min和Max值。

2、IBIS模型的核心结构

IBIS模型通过行为级描述（非SPICE网表）定义I/O缓冲器的电气特性，其核心组件及其Corner处理方式如下：

[Model]组件：

功能：定义缓冲器的I-V曲线（Pullup/Pulldown）、V-T波形、C_comp等关键参数。

Corner处理：I-V/V-T表需包含Typ/Min/Max三列数据，并保证单调性（Min电流 ≤ Typ电流 ≤ Max电流）。

C_comp参数：独立变量，Min表示最小电容值，Max表示最大电容值。

[Package]组件：

功能：定义封装寄生参数（RLC）。

Corner处理：默认使用R/L/C的Typ/Min/Max值表示参数范围。

此外，LEVEL 3质量要求(IBIS Quality Specification Version 3.0定义)每个信号引脚需定义独立的RLC值需满足阻抗和延迟约束：

[External Model/Circuit]组件：

功能：支持SPICE子电路或Touchstone模型等模型扩展。

Corner处理：EDA工具根据用户定义选择，Slow与Min（慢/弱）对齐，Fast与Max（快/强）对齐。

三、HobbSim对IBIS Corner批量扫描的支持与优势

随着现代高速电路设计复杂度提升，对IBIS模型Corner（Typ/Min/Max）的全面验证需求日益迫切。HobbSim作为一款先进的信号完整性分析工具，内置了IBISCHK 7.0解析引擎，支持更先进的IBIS Model解析与使用，使您的验证更加高效。

1、Corner批量扫描的优势：

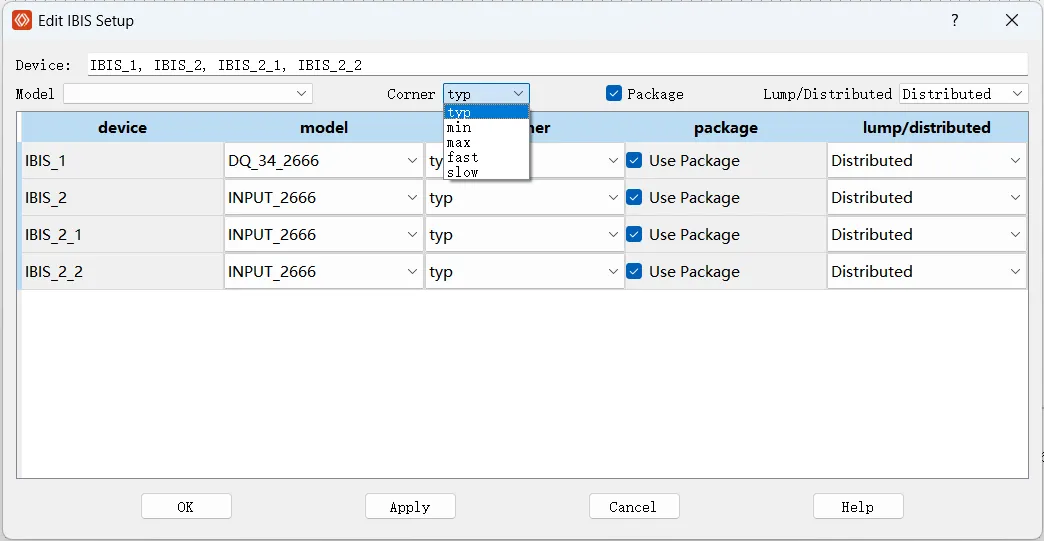

在HobbSim中，支持一键扫描所有Corner并自动生成报告，避免人工逐个验证的遗漏风险。例如，可通过一次设置，同时检查高速接口在Fast工艺和Slow工艺下的信号裕量。

2、可视化对比与灵活调试：

提供波形叠加功能，辅助定位时序瓶颈，可快速验证模型相关性。

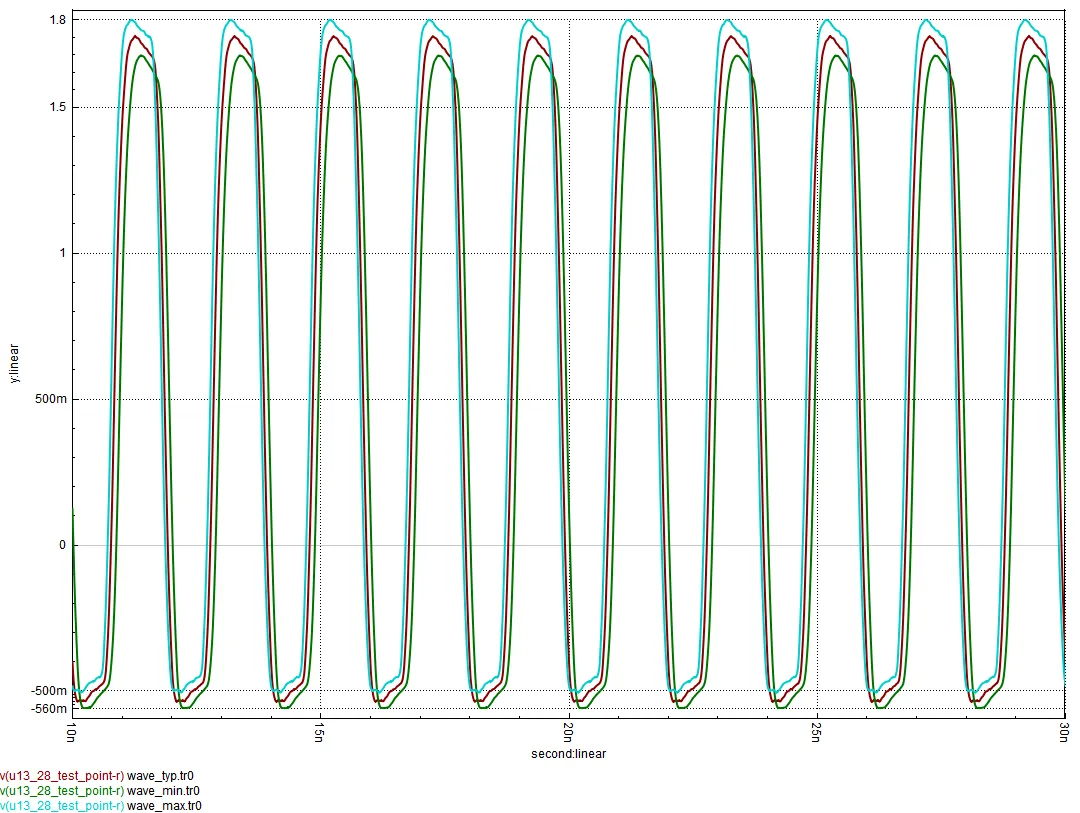

在报告中，HobbSim可以将Corner扫描的结果叠加显示，支持灵活修改部分拓扑并再次更新到报告中，快速完成验证→修改→再验证的流程。

参考文献：

IBIS Quality Specification Version 3.0 (2023)

IBIS Specification Version 7.0 (2022)
