S-parameter Converted to broadband SPICE model simulation

一、S参数及优缺点

S参数，即散射参数，是用于描述传输通道频域特性的一种参数，广泛应用于射频和微波领域。

优点

· 易于测量且高频特性准确：S参数非常容易测量，并且在高频条件下，其准确性优于其他参数。

· 概念简单、分析方便：S参数的概念简单明了，分析过程方便快捷，能够深入洞察测试和建模中存在的问题。

· 深入洞察信号完整性问题：S参数可以分析信号完整性问题，如反射、串扰、损耗等。

· 适用于非匹配网络和高频环环境：S参数特别适用于非匹配网络和高频环境，因为在这些条件下，传统的电压和电流参数不便于测量。

· 可以直接得到介质材料参数信息：利用S参数还能够直接得到介质材料的相对介电常数、介质损耗等参数信息，这是一般的时域分析所不具备的。

· 广泛的应用场景：S参数在高速数字设计、射频与微波工程、信号完整性测试与验证等领域有着广泛的应用。

缺点

· 只能用于频域分析：S参数只能用于频域分析，而不能用于时域分析。

· 无法同时根据电压和电流波来表征网络：使用S参数时，无法同时根据电压和电流波来表征网络，而ABCD参数在这方面更为适用。

· 级联S参数比级联ABCD参数困难：级联ABCD参数比级联S参数更容易。

· 需要转换为其他参数格式：在某些情况下，S参数需要转换为其他参数格式，如ABCD参数、H参数等，以适应不同的电路分析和设计需求。

二、SPICE模型及优缺点

SPICE模型用于电路仿真，它能够模拟电路的行为并预测电路在不同工作条件下的性能。

优点

· 广泛的应用：SPICE被广泛用于模拟和分析集成电路和电子电路的行为，包括模拟、数字和混合信号电路。

· 电路设计的验证工具：SPICE提供了一个强大的工具，用于在实际制造之前验证电路设计的性能。

· 详细的电路分析：SPICE能够提供电路在不同工作点的详细分析，包括直流工作点、交流小信号分析、瞬态响应等。

· 非线性元件的模拟：SPICE能够模拟非线性元件，如二极管、晶体管等，这使得它在模拟复杂电路时非常有用。

· 参数扫描和优化：SPICE允许进行参数扫描，以研究不同参数对电路性能的影响，从而帮助优化设计。

· 温度和频率的影响：SPICE可以模拟温度和频率变化对电路性能的影响，这对于设计稳定性至关重要。

缺点

· 计算资源需求高：对于复杂的电路，SPICE仿真可能需要大量的计算资源和时间，特别是对于包含大量元件和非线性特性的电路。

· 模型准确性问题：SPICE仿真的准确性依赖于元件模型的准确性。如果模型不准确，仿真结果可能会有偏差。

· 难以模拟某些现象：某些电路现象，如电磁兼容性（EMC）问题，可能难以通过SPICE直接模拟。

· 对用户专业知识要求高：使用SPICE需要用户具备一定的电路理论知识和仿真经验，以便正确设置仿真参数和解释结果。

· 难以模拟实际工作条件：SPICE仿真通常基于理想条件，实际工作条件下的许多因素（如电源噪声、温度变化等）可能难以完全模拟。

· 仿真结果的验证：SPICE仿真结果需要与实验数据进行对比验证，以确保仿真的准确性和可靠性。

三、S参数的收敛性问题

S参数在SPICE仿真中的收敛性问题是一个重要的考虑因素，需要综合考虑文件的完整性、频点的排列、被动性和因果性问题，以及文件格式和转换过程中的精度保持。在进行全通路的时域瞬态仿真时，直接使用S参数可能会遇到不收敛的问题。将S参数转换为具有物理意义的等效电路可以有效解决不收敛的情况，并提高仿真的准确性。

四、SIDesigner的仿真解决方案

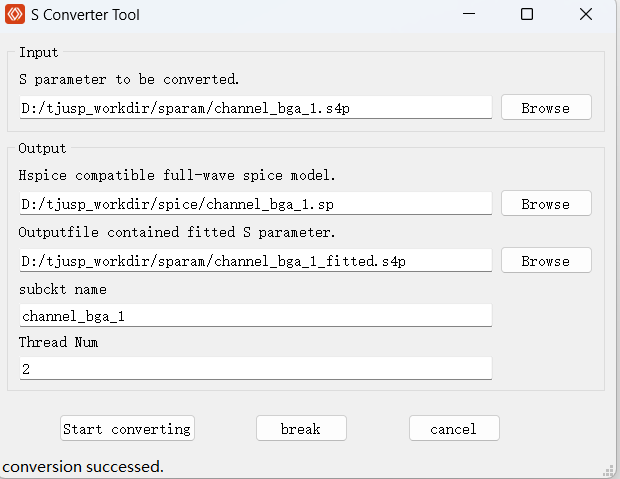

SIDesigner支持将S参数转换成宽带SPICE模型，点击菜单栏Tools下的S Converter Tool，打开对话框，如图设置，同时输出拟合后的S参数。

以Golden精度的True-SPICE仿真器为核心引擎研发的高速信号完整性仿真平台SIDesigner得到行业领先客户的认证并形成商业闭环。我们期望SIDesigner为客户带来高价值服务，共创客户成功新篇章，迎接数字化时代的挑战与机遇。

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！
