The batch function of SIDesigner can help you accelerate design iterations

引言：在仿真软件中，批量仿真功能可以协助工程师找到较优方案，也可以快速验证原理图在不同使用场景和条件下的鲁棒性，可以帮助工程师提高效率、准确性和设计质量，是EDA软件中的重要功能。

一、批量仿真的定义

批量仿真是指在EDA软件中同时执行多个仿真任务的过程，通常涉及不同的设计参数、工艺角、温度条件或输入激励。

二、批量仿真的使用场景

1.工艺角分析：在不同的工艺、电压和温度（PVT）条件下评估电路性能。

2.参数优化：通过改变设计参数，寻找最佳性能点。

3.功耗分析：在不同工作条件下估算电路的功耗。

4.可靠性测试：模拟各种极端条件，评估电路的稳定性和可靠性。

三、批量仿真的优势

1.提高效率：批量处理功能允许用户一次性对多个文件或数据集执行相同的操作，这样可以节省大量的时间和人力，尤其是在需要处理大量数据或文件时。

2.一致性：批量处理确保了所有处理步骤的一致性，因为每个文件都按照相同的规则进行处理，这有助于保持数据的一致性和可靠性。

3.扩展性：随着项目规模的扩大，批量处理功能可以轻松应对更多的数据和更复杂的任务，具有很好的扩展性。

4.灵活性：设计师可以根据需要自定义批量处理的流程和参数，以适应不同的设计目标和场景。

四、SIDesigner的批量仿真功能

SIDesigner使用Batch器件对批量仿真进行统一控制，包含自定义参数批量仿真、S参数文件批量仿真、IBIS模型批量仿真、IBIS模型工艺角批量仿真；且可以自动生成参数全组合以供预览。

1.自定义参数批量仿真：搭配Parameter器件，可以针对自定义参数进行赋值。保存界面后可以在BATCH界面选择需要仿真的参数及范围。

2.S参数文件批量仿真：搭配FileList器件，可以输入需要仿真的文件集。保存界面后可以在BATCH界面选择需要仿真的范围。

3.IBIS模型批量仿真：搭配StringList、Parameter器件，可以输入需要仿真的.ibs文件、模型，在器件设置界面完成适配修改后即可批量仿真。

4.IBIS corner扫描仿真：在BATCH界面会自动读取当前界面所有的IBIS，可以针对不同IBIS选择需要扫描的corner。

五、SIDesigner批量仿真功能的使用步骤（以IBIS模型批量仿真为例）

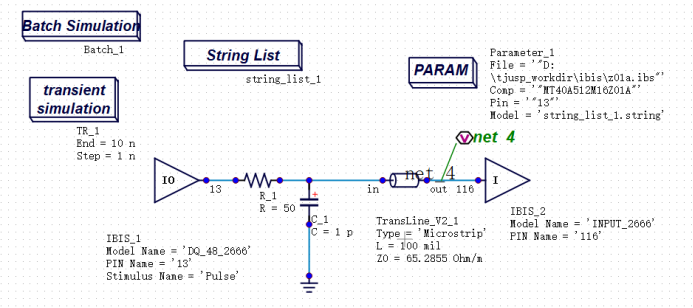

1.设置原理图：

2.在IBIS的Alias分页，规定File、Model等的参数Alias，例如：

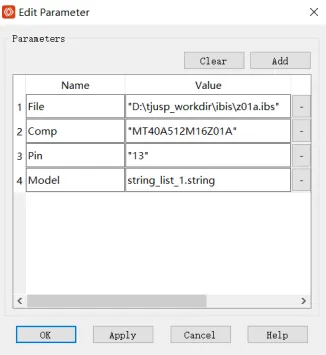

3.在Parameter器件中，定义设置的Alias参数及取值：

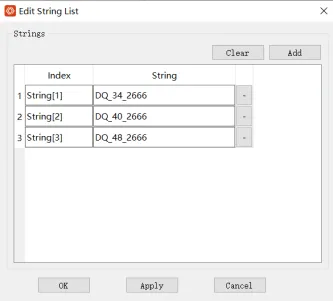

4.在StringList中，定义模型字符的取值范围：

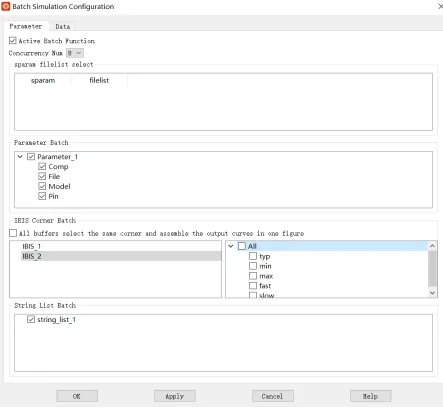

5.添加完成后，在BATCH界面选择批量仿真的范围、任务并发数，例如：

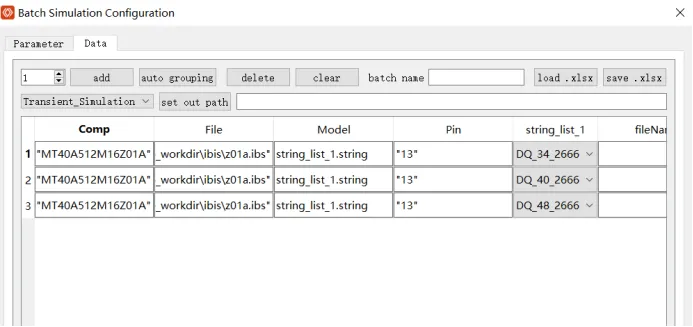

6.在Data页点击auto grouping，软件会自动显示当前设置下需要仿真的参数组合，且支持以表格的形式导入和导出：

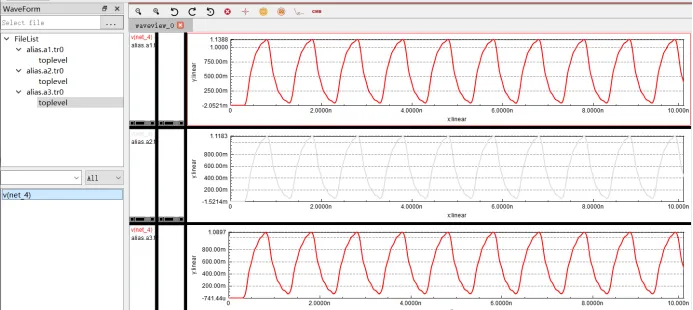

7.点击仿真后，可以得到三组结果：

SIDesigner的批量仿真功能助力工程师高效寻找最佳解决方案，加速设计迭代，诚邀您下载体验，发现更多强大功能！
