Introduction to Tuning and Simulation Case Studies

一、定义

Tuning仿真，或称实时调优仿真，是一种在电路仿真设计优化过程中，对模型参数变量进行微调，并实时查看仿真结果变化的技术。这种技术允许设计师在不需要重新模拟整个设计的情况下，快速评估设计参数变化对输出结果的影响，从而加速设计优化过程。

二、应用场景

Tuning仿真广泛应用于电子设计自动化（EDA）软件中，如Advanced Design System（ADS），巨霖SIDesigner等。这些软件提供了强大的仿真平台，支持设计师在电路过程中进行实时调优。

三、使用SIDesigner软件进行Tuning仿真

设计初始电路：首先，在SIDesigner中设计并搭建初始电路模型。这通常是一个包含多个元件（如电感、电容、电阻等）的电路网络。下面以典型的滤波电路展示。

1.打开软件SIDesigner

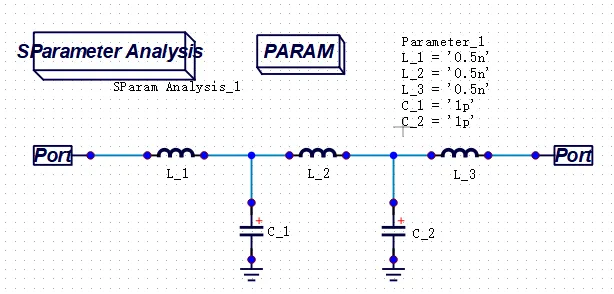

2.搭建典型的滤波电路如下：

3.设置仿真变量：

在“Tuning”标签页里勾选需要调节的变量（如电容C1、C2等），并设置这些变量的刻度、最小值与最大值。

4.实时调优：

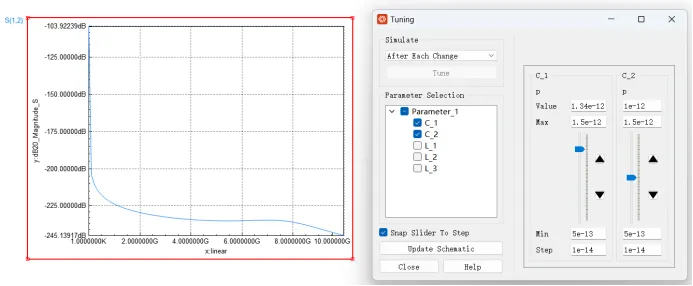

在Tuning参数调整窗口，设计师可以通过滑动参数调整滚动条或直接输入修改的元件值来实时调整仿真参数。与此同时，数据显示窗口中的曲线（dB(S(1,2)）会实时更新，展示参数变化对电路性能的影响。

5.优化与记录：

设计师可以根据实时仿真结果对电路进行优化调整，并记录下符合预期的参数值。

四、使用SIDesigner进行Tuning仿真的优势：

1.提高效率：通过实时调优仿真，设计师可以快速评估多个设计参数的变化对电路性能的影响，从而加速设计优化过程。

2.减少工作量：相比传统的重新模拟整个设计的方法，Tuning仿真显著减少了设计师的工作量。

3.提高精度：实时调优仿真允许设计师在连续变化的参数范围内进行精细调整，从而提高了设计的精度和可靠性。
