Stress analysis simulation helps to improve relaibility

引言

在模拟电路设计中，在保证产品性能的同时，我们还需要兼顾信号质量、电源管理、参数优化、高频设计挑战、可靠性和一致性、保护机制以及元器件的鲁棒性等诸多方面，才能保证最终交付高质量的产品。

一、电路应力分析

电路应力分析简介：

电路的应力分析在确保电路的可靠性和长期稳定性方面起着至关重要的作用。它有助于识别和解决可能导致电路故障或性能下降的潜在问题，例如过压、过流等，从而有效提高电路的可靠性，延长其使用寿命。此外，应力分析还能帮助工程师优化电路设计，使其更能适应预期的工作环境，例如选择更合适的元器件或改进电路布局。通过在设计阶段就解决潜在问题，可以有效避免后期高昂的重制成本，降低产品的总研发成本。更重要的是，对于医疗设备、航空电子等需要满足严格安全标准的应用，应力分析能够确保电路在各种条件下都能安全可靠地运行，最终提升产品的质量和安全性。

二、PowerExpert 仿真案例分析

巨霖科技的PowerExpert支持应力分析，通过提前设定要分析的管脚其电压/电流的最大值/平均值，并且写明可接收的应力阈值的大小，来分析电路并得到应力分析的结果。

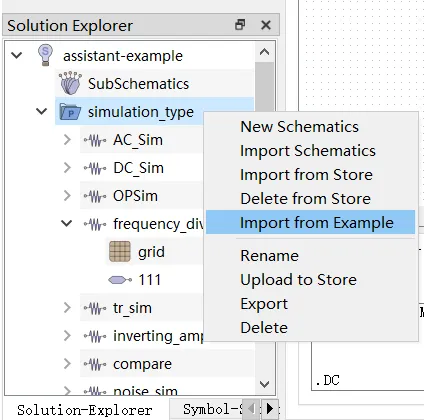

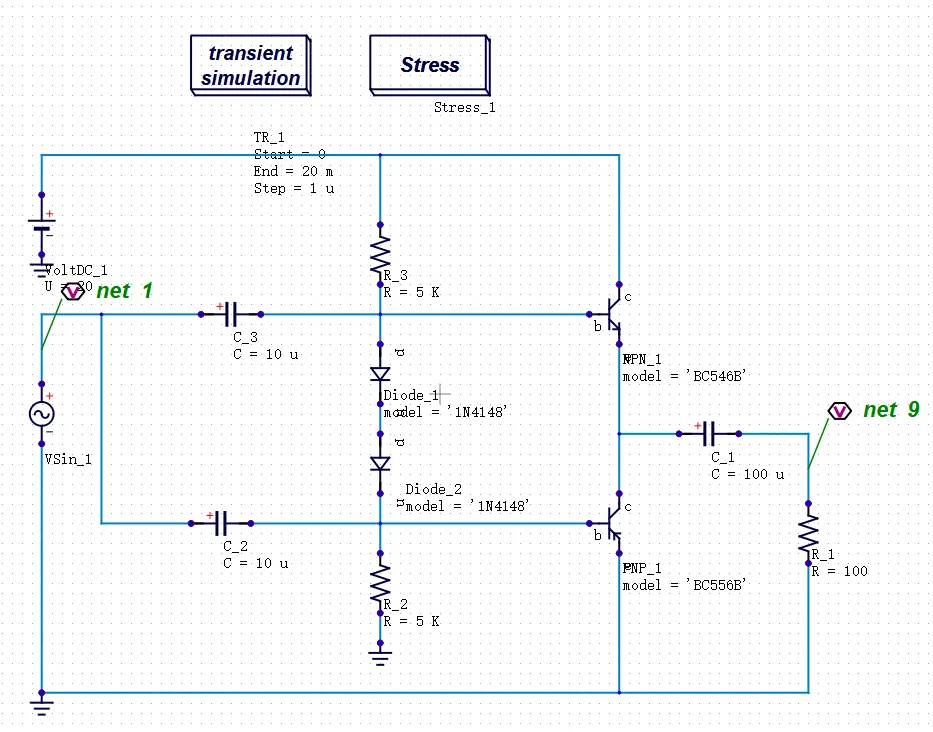

PowerExpert内置了应力分析的案例，在主界面左下侧Solution Explorer中，右键一个project文件，选择import from example可以打开案例库，导入stress analysis2，案例图如下：

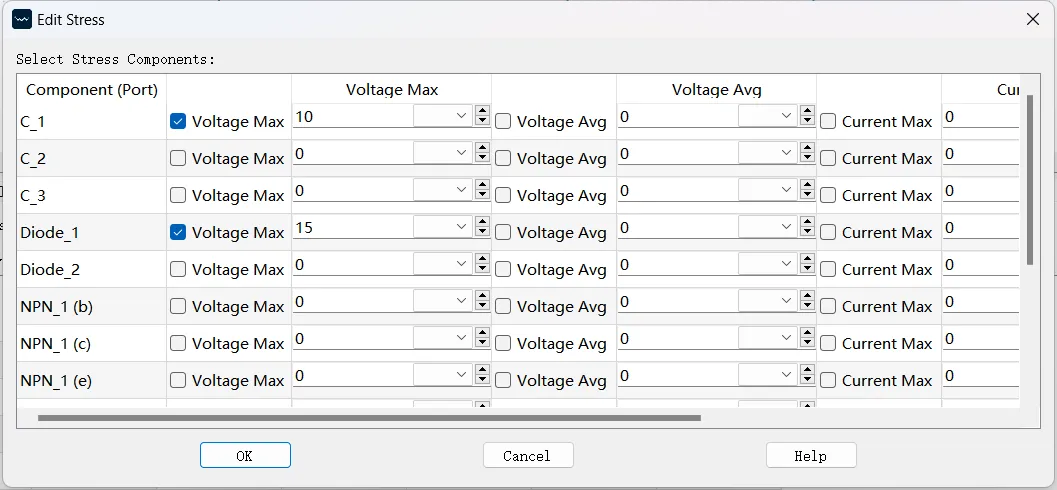

PowerExpert支持进行应力分析的器件包括电容、电阻、二极管、稳压管、双极型晶体管、JFET、MOSFET、功率MOSFET等。双击stress模块可以设置各元器件的阈值。

应力分析需要完成一次仿真后才可以在下方窗格的data页签->distortion选项查看结果。

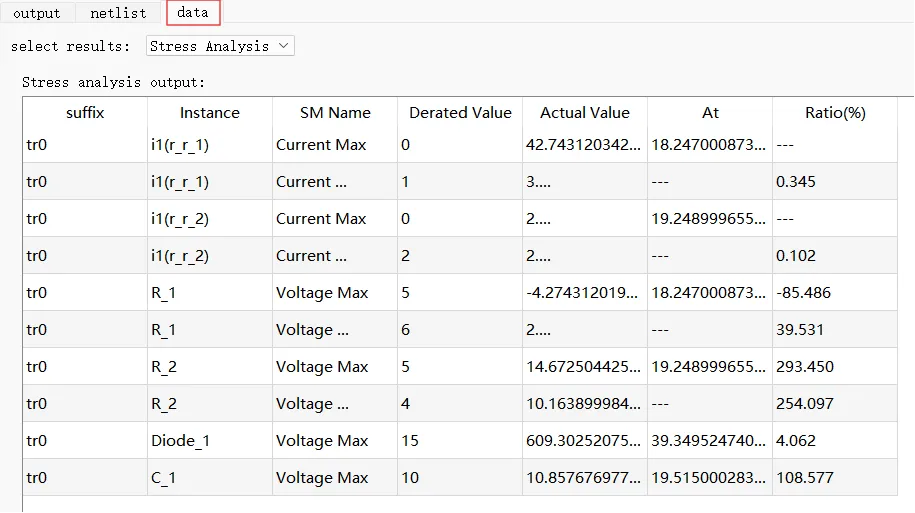

应力分析的结果会以表格的形式呈现，每列信息从左到右分别是结果文件后缀名，器件引脚名，测量指标，可接受应力水平，应力分析值，发生时间与测量值/预设值的百分比。

应力分析的结果以表格形式详细呈现了每个器件引脚的各项指标的应力分析值，并与可接受水平进行比较，使用巨霖的 PowerExpert 软件仿真帮助工程师快速识别潜在的风险点，从而优化设计并提高电路的可靠性。
