IBIS-AMI Introduction and Simulation Case Analysis

一、IBIS-AMI模型

1、IBIS-AMI模型概述

IBIS-AMI模型是一种用于描述电子系统中信号传输的模型，特别是在高频数字信号传输领域。这个模型是IBIS（I/O Buffer Information Specification）标准的一部分，旨在通过算法化的方法来模拟和预测信号的行为，以便进行电路设计和分析。

2、主要特点

· 算法建模：IBIS-AMI模型使用算法化的方法来描述信号波形、传输特性和信号完整性等，这使得模拟过程更加高效和精确。

· 兼容性：该模型与IBIS模型兼容，可以与现有的IBIS模型结合使用，以提供更全面的信号模拟和分析能力。

· 广泛应用：IBIS-AMI模型在高速数字电路设计中得到广泛应用，尤其是在高速接口标准（如DDR、PCIe等）的设计中，用于评估信号完整性和系统性能。

· 支持工具：许多电子设计自动化（EDA）工具支持IBIS-AMI模型，使得设计人员可以在设计过程中更好地进行信号完整性分析和优化。

3、IBIS-AMI模型的构成

（1） IBIS模型部分

IBIS模型提供了I/O缓冲器的电气特性数据，包括：

· 输入和输出电压-电流特性：描述缓冲器的驱动和接收能力。

· 开关特性：如上升时间、下降时间等。

· 电源和地引脚的特性：包括电源电流和地电流。

· 模型的额外数据：包括任何其他电气特性，例如电源噪声敏感性等。

（2）AMI模型部分

AMI模型是IBIS-AMI规范的一部分，用于提供算法化的信号行为模型。这部分包括：

· 算法模块（DLL）：通常以动态链接库（DLL）形式存在，包含模型的具体实现代码。这些代码执行信号的传输和处理算法。

· 初始化函数：用于初始化模型，设置模型参数和状态。通常是一个加载和配置的步骤。

· 参数配置：定义模型的特性和调优参数。这些参数可能包括信号的抖动、噪声、滤波器特性等。

· 接口函数：包括用于进行仿真的函数，如：

GetWave：获取输出波形。

GetTiming：获取时序数据。

GetParam：获取参数信息。

· 状态保存和恢复功能：用于在仿真过程中保存和恢复模型的状态。

（3）AMI接口

AMI接口规范定义了IBIS模型和AMI模型之间的交互方式。它定义了如何将IBIS模型提供的电气特性与AMI模型的算法行为结合起来，以实现综合的信号传输模拟。

二、SIDesigner 仿真案例分析

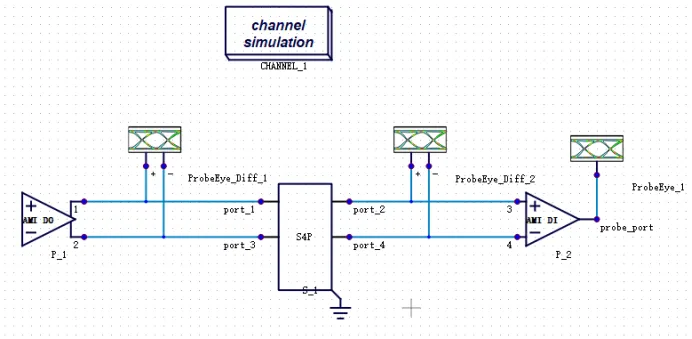

巨霖SIDesigner 是一款基于图形化交互界面的信号完整性仿真工具，可以在该平台上进行IBIS-AMI模型案例的仿真：

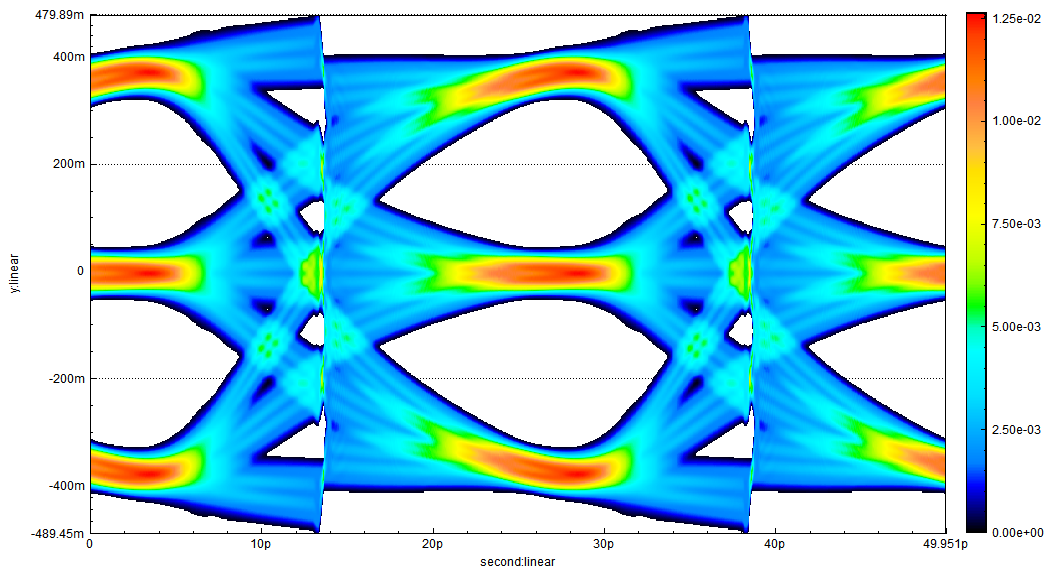

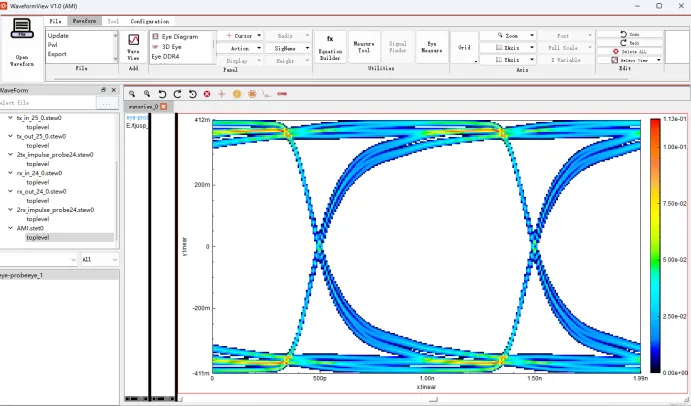

仿真结果：

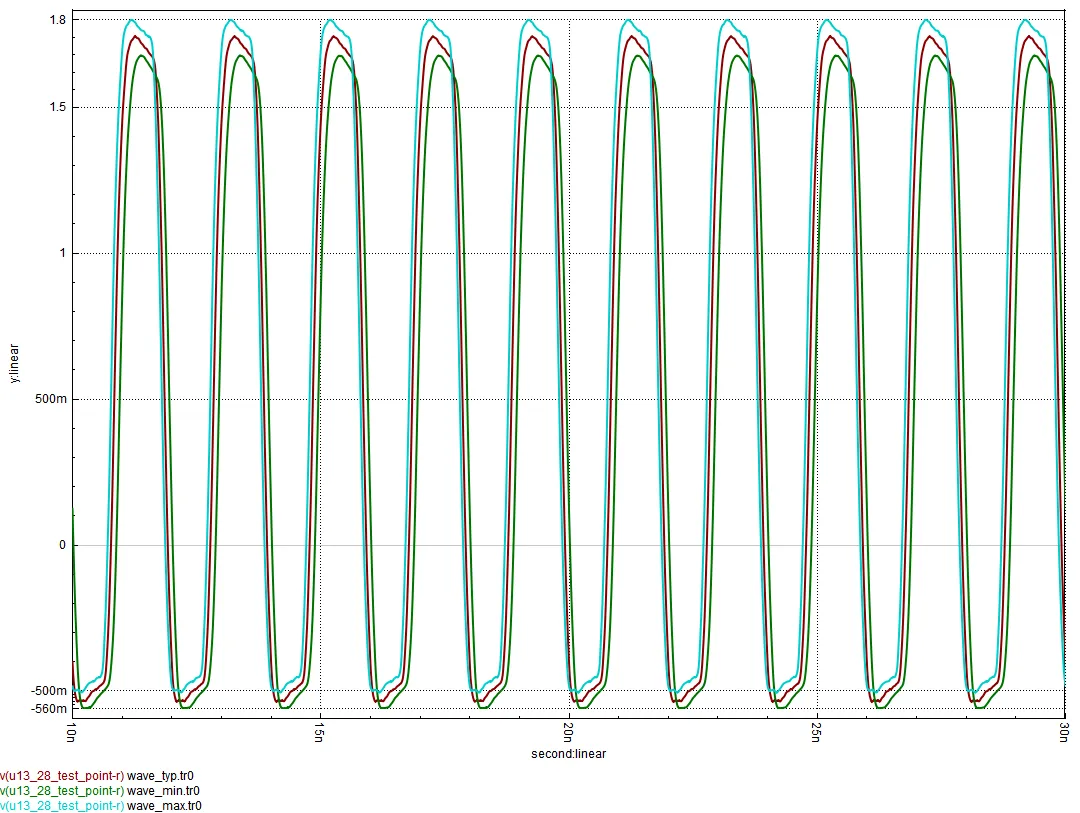

综上可知：巨霖的SIDesigner软件提供了IBIS-AMI模型的仿真功能。工程师可以对电子系统进行全面的系统性能评估、优化系统可靠性及稳定性，加速产品研发、迭代过程。

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！
