SIDesigner Simulation Platform with True Spice Level Accuracy Meets New Generation of High-Speed, High-Frequency DDR5 Simulation Requirements

引言：随着人工智能、云计算、物联网等新兴技术的发展，对内存性能和容量的需求也在不断增加。DDR技术正积极适应这些新兴应用领域的需求，通过增加内存容量、提供更高的带宽和速度，为这些应用提供了强有力的支持。

一、DDR概述

DDR，全称为Double Data Rate Synchronous Dynamic Random Access Memory（双倍数据率同步动态随机存取存储器，DDR SDRAM）是一种高速的计算机内存技术，它使用与系统时钟同步的方式进行数据传输，具有高速、高密度等特点。与传统的单数据速率（Single Data Rate Synchronous Dynamic Random Access Memory，SDR SDRAM）模式相比较，DDR技术实现了在一个周期内能够进行两次数据的传输（即在上升沿和下降沿均进行传输数据），因此相较于SDR SDRAM具有更高的数据传输速率。

二、DDR的发展

目前，SDRAM已经发展到第五代了，其发展历程分别是：

1、第一代DDR SDRAM：最初的DDR SDRAM标准，于2000年发布，采用184针DIMM接口。其最大带宽为2.1GB/s，工作电压为2.5V。

2、第二代DDR2 SDRAM：于2003年发布，采用240针DIMM接口，最大带宽为8.5GB/s，工作电压为1.8V。DDR2 SDRAM引入了预取技术（Pre-Fetch），可以提高存储器访问效率。

3、第三代DDR3 SDRAM：于2007年发布，采用240针DIMM接口，最大带宽为17GB/s，工作电压为1.5V。DDR3 SDRAM进一步提高了预取技术，同时加入了自动化休眠技术，可以有效节省功耗。

4、第四代DDR4 SDRAM：于2014年发布，采用288针DIMM接口，最大带宽为34GB/s，工作电压为1.2V。DDR4 SDRAM引入了更高级的预取技术和更低的功耗，同时支持更大的单个存储器模块容量。

5、第五代DDR5 SDRAM：于2020年发布，采用288针DIMM接口，最大带宽为51.2GB/s，工作电压为1.1V。DDR5 SDRAM进一步提高了带宽和容量，同时支持更多高级特性，如错误校验与纠正码（ECC）和自适应电源管理等功能。

三、DDR的组成

DDR内存条是由很多内存颗粒组成，通常可以分为以下几部分：

1、Channel：是指内存控制器与内存模块之间的物理通道。每个通道由内存控制器和一组内存插槽（或DIMM插槽）组成，用于连接和传输数据。在DDR中，通常会有一个或多个通道，具体数量取决于主板设计和内存控制器的支持。每个通道都有自己独立的数据线和控制线，用于传输数据和控制信号。也就意味着在具有多个通道的系统中，可以同时进行多个数据传输，从而提高内存带宽和性能。

2、DIMM（Dual In-line Memory Module，双列直插式内存模块）：是内存颗粒的载体。它与计算机系统的内存控制器相连，通过内存总线和CPU进行通信。计算机系统可以通过增加DIMM数量来提高内存容量和性能，而DIMM的规格和数量需要与主板和内存控制器的兼容性匹配。

3、Rank：指内存模块中的逻辑芯片组，一个rank可以由多个芯片组成。rank的数量和内存通道的数量是不同的概念，一个内存通道可以支持一个或多个rank。不同类型的内存规格支持的rank数量可能不同。

4、Chip：是指内存模块上的存储芯片，也称为DRAM芯片（Dynamic Random Access Memory）。每个内存模块上都会有多个DRAM芯片组成，用于存储数据和程序。

5、Bank：是指内存模块中的存储单元。每个DRAM芯片（或称为chip）通常被分为多个bank，每个bank都是一个独立的存储区域。

四、DDR的工作原理

DDR 的工作原理是通过在一个时钟周期内的上升沿和下降沿传输数据，从而实现数据传输速率的提高。具体来说，DDR SDRAM采用了以下关键技术：

1、双倍数据率（Double Data Rate）：DDR SDRAM在一个时钟周期内进行两次数据传输，即在时钟信号的上升沿和下降沿分别传输一次数据，从而实现了双倍数据传输速率。

2、同步动态随机存取存储器（Synchronous DRAM）：DDR SDRAM采用同步技术，通过外部时钟信号来同步读写操作，以保证数据的正确性和稳定性。

3、自适应预取（Adaptive Prefetch）：DDR SDRAM能够根据当前访问模式的特征，自适应地调整预取算法，从而最大化预取效益，提高数据访问效率。

DDR 的工作原理使得它能够提供更高的带宽和数据传输速率，适用于高性能计算和存储需求较大的应用场景。同时，DDR SDRAM也需要特定的主板支持和配置，以充分发挥其性能优势。

五、DDR的应用

为了解决客户高频情况下眼图不准的问题，如DDR5仿真等，巨霖科技提供了Golden级别的仿真引擎TJSPICE，拥有全面的功能、超凡的精度、卓越的收敛性和高速度的仿真，成为了A1客户的仿真标杆，深深嵌入其产品设计流程。True-SPICE 级别的仿真平台SIDesigner真正意义上解决了信号完整性仿真行业痛点，能够达到A1客户精度要求，适应各种场景，最高提升数十倍工作效率，真正做到了降本增效，开启了SI 3.0时代。

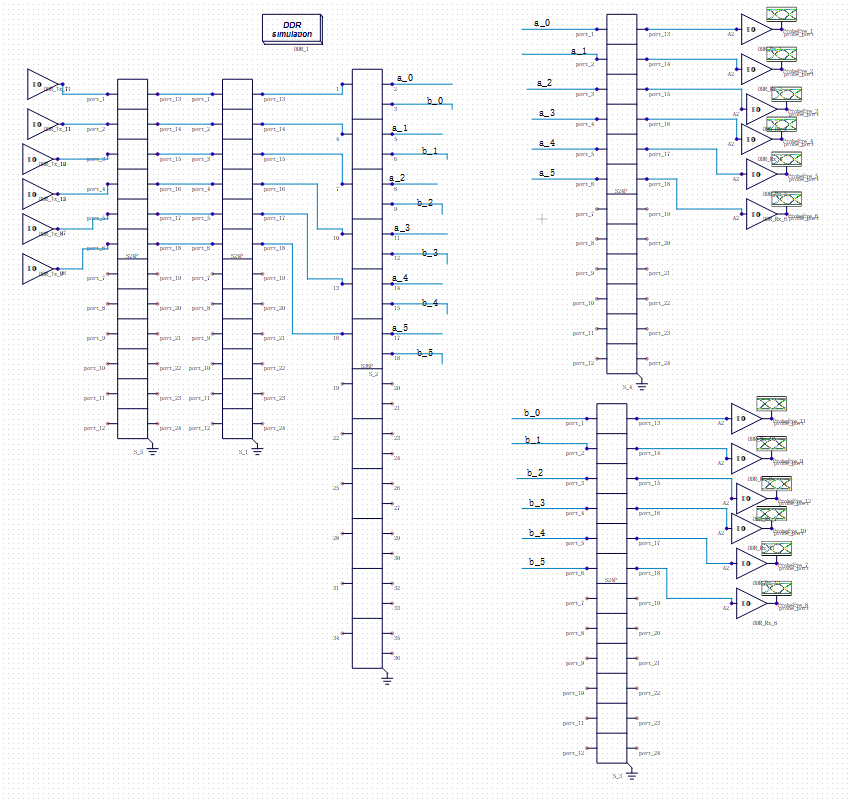

使用巨霖软件SIDesigner搭建的DDR-Channel-Sim拓扑结构：

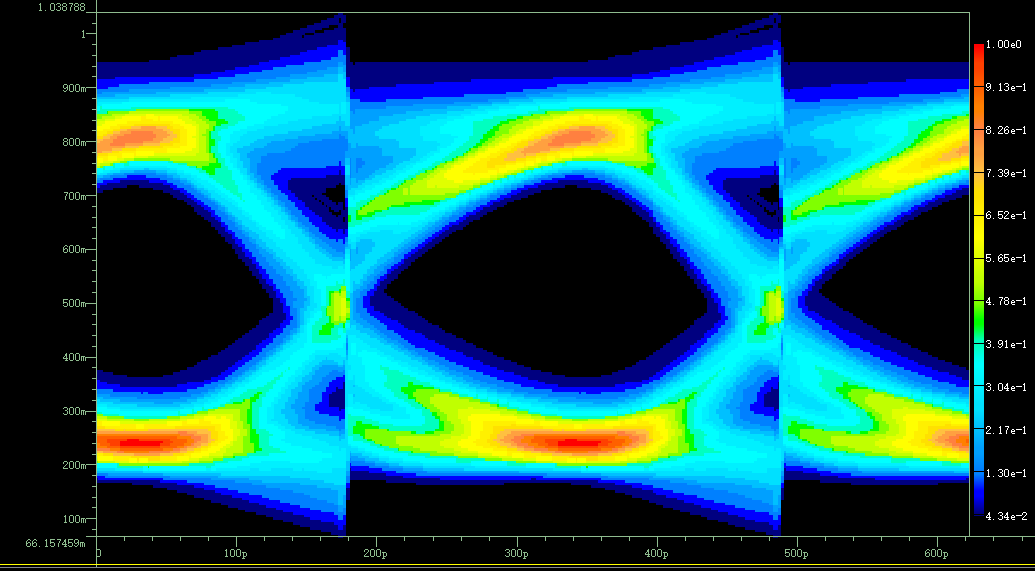

SIDesigner典型应用场景DDR-Channel-Sim仿真结果：

欢迎点击 软件试用  申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！
