PAM4 AMI仿真在SIDesigner中的应用实例

一、什么是PAM AMI 仿真？

PAM信号无论在Bit By Bit模式的AMI信道仿真中还是在Statistical模式下的AMI信道仿真中都是被支持的。如果我们想要在信道仿真中运行PAM仿真，那么以下条件是必要的：

1、发射端的AMI模型所使用的.ami文件中必须指明AMI的调制参数；

2、ami文件中支持的调制参数值有“NRZ”、”PAM4”、“PAM3”、”PAM8”、“PAM16”这五种。如果调制参数在.ami文件中没有明确指出，我们则假定发射端AMI模型使用的信号调制方式为”NRZ”类型；

3、PAM mapping参数决定了PRBS序列和PAM符号/波形之间的映射关系；下面给出当前所支持的PAM mapping参数值，如果AMI模型中不含有这些参数，那么软件将使用默认的映射关系：

        PAM3_Mapping

        PAM4_Mapping

        PAM8_Mapping

        PAM16_Mapping

二、如何实现从NRZ到 PAM4 mapping的转换？

“NRZ”到”PAM4”的映射关系由发射端AMI模型所使用的.ami文件中PAM4_Mapping参数所决定。参数值是一个包含了四个从0-3非重复整数的字符串。这四个整数依次表示映射到的“NRZ”位对”00“、”01“、”10“和”11“以及对应的”PAM4”的符号级别。常见的PAM4映射方式有两种，一种是有序码“0123”，一种是格雷码“0132”。根据AMI官方标准，如果.ami文件中没有明确指出PAM4_Mapping时，我们假定发射端的AMI模型使用格雷码（“0132”）。PAM4将两个比特位映射到一个PAM4符号，因此，“0132”的含义是：

• “00”映射到PAM4的级别0；

• “01”映射到PAM4的级别1；

• “10”映射到PAM4的级别2；

• “11”映射到PAM4的级别3。




三、PAM4眼图测量

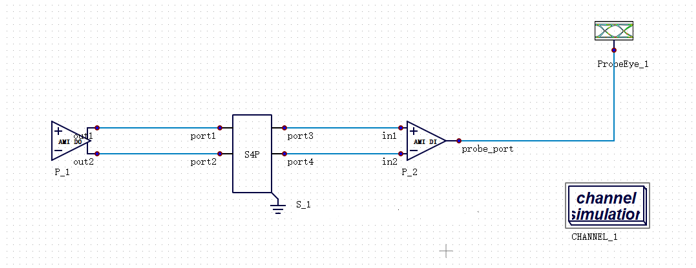

在SIDesigner中搭建电路图如下:

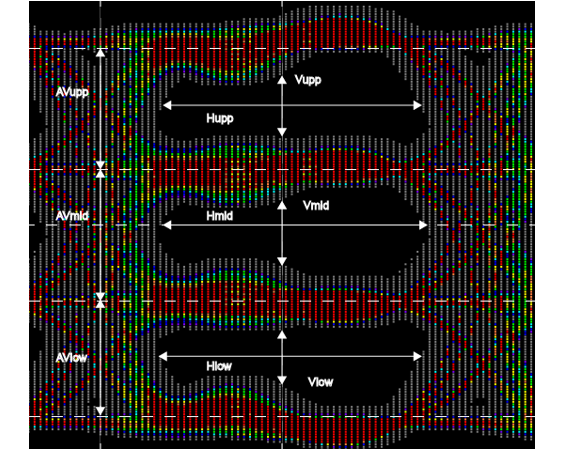

 在Tx_AMI中设置调制方式为PAM4，生成眼图如下：

从得到的眼图结果中，我们可以读出眼高、眼宽、眼密度等需要进行测量的参数数值。
