Introduction to TDR Simulation

一、什么是TDR

TDR全称为时域反射计(Time Domain Reflectometry)，是一种基于时域的阻抗测量方法。它通过测量电压来获取阻抗信息，由信号发生器、探头和采样示波器三部分组成。作为PCB厂商和信号完整性工程师常用的阻抗测量仪器，TDR比频域测量(VNA)更加简单快捷，省去了复杂的校准过程，并且价格更为实惠。因此，在高速数字电路领域得到广泛应用。

二、TDR阻抗测量原理

在信号的传输过程中，当传输路径中阻抗发生变化时，一部分信号会被反射，另一部分信号则会继续沿传播输径传输。TDR是通过测量反射波的电压幅度，从而计算出阻抗的变化；同时，只要测量出反射点到信号输出点的时间值，就可以计算出传输路径中阻抗变化点的位置。

三、TDR阻抗公式推导

四、SIDesigner仿真实例

巨霖SIDesigner 信号完整性仿真平台提供了 TDR 类型的仿真功能，具体使用方法如下：

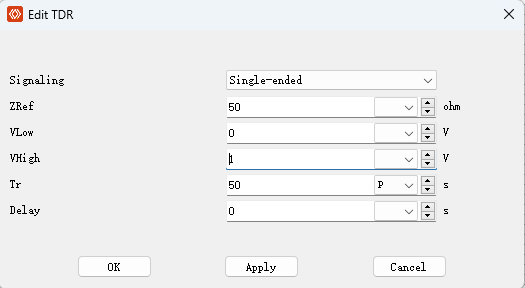

双击 TDR 器件进入编辑界面：

拓扑图搭建：

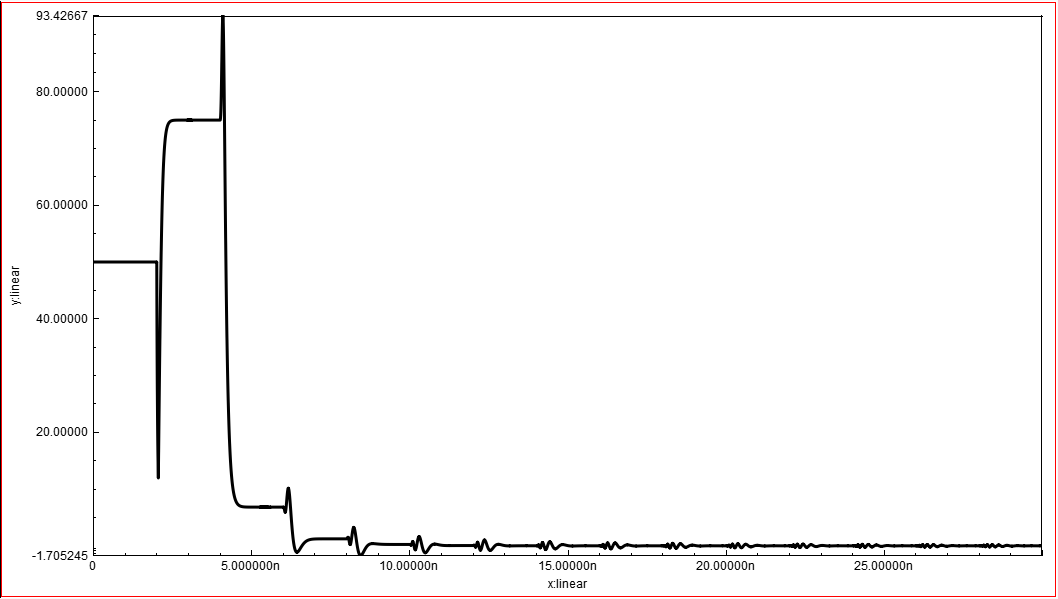

仿真结果：

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！

文中部分图片来自网络，如有侵权，请联系删除，谢谢！
