Buck Circuit Introduction and Case Analysis

一、Buck 电路简介

1、Buck 电路的基本介绍：

Buck电路，又称降压电路，是一种基于电感储能原理的DC-DC转换电路。在Buck电路中，我们可以通过PWM波以切换开关管的导通与断开，将输入的直流电压转变为可调的输出低电压，从而满足不同的供电需求。

2、Buck 电路的工作原理：

首先，开关管导通时，电感储存电能，电容充电；其次，当开关管关闭时，电感与电容之间的能量被传递到负载，此时的电感中仍有电流存在，它会继续向负载流去；当电感中的电流流向负载后，开关管关闭，此时电感中的电流无法立即消失，因此能量会反向传递给开关管，驱动二极管导通。

3、Buck 电路的特点：

· 能效性高：由于BUCK电路通过开关管进行脉冲调制，因此其能效通常比线性稳压电路更高。

· 可控性强：通过PWM波控制，可以精确调节输出电压，从而可以满足不同应用场景的需求。

· 成本低廉：与其他降压电路相比，BUCK电路所需要的元器件较少，因此成本相对较低。

二、Buck 电路的应用场景

由于 Buck 电路具有降压特性，在电源领域有着广泛的应用。主要的应用场景有：

1、LED 照明：通常 LED 照明需要恒定的电流供应以确保稳定的亮度。Buck 电路可提供稳定的电源，并实现对 LED 亮度的控制。

2、电子设备的稳压电源：Buck 电路具有将高电压转变为低电压的特性，从而为电子设备提供了稳定的电源。譬如手机、平板电脑等移动设备均使用 Buck 电路作为稳压电源。

三、案例分析

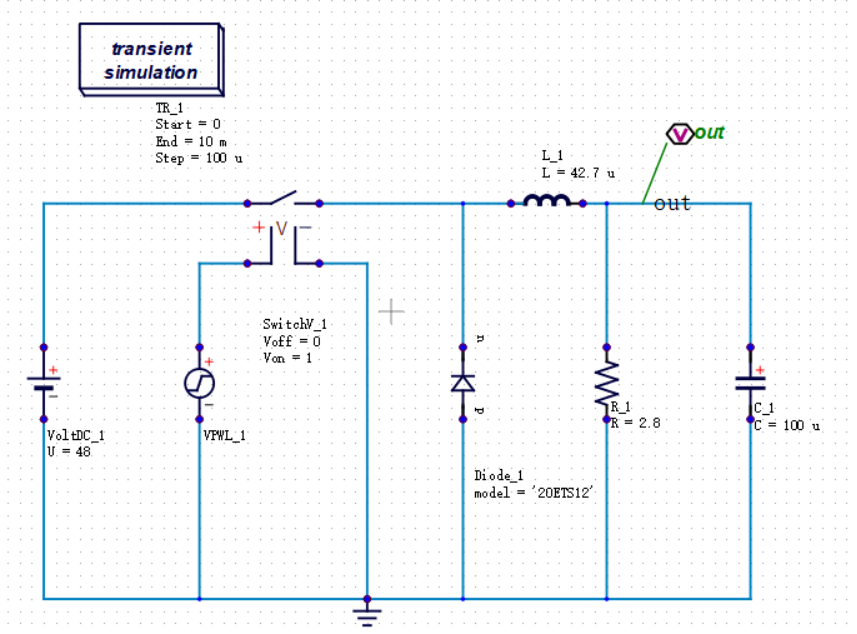

巨霖 PowerExpert 是一款基于图形化交互界面的电源电子系统设计和仿真工具，可以在该平台上进行 Buck 电路的仿真：

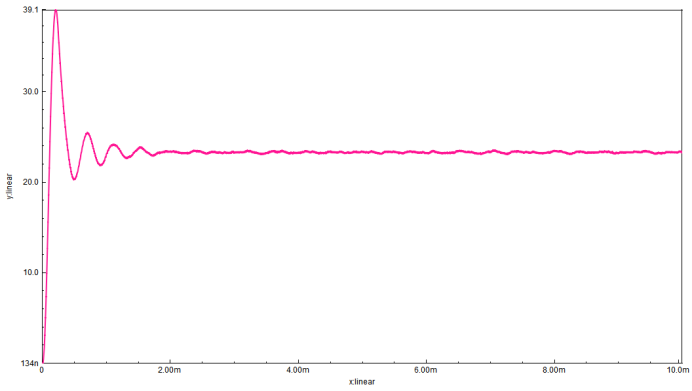

仿真结果展示：

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！

文中部分图片来自网络，如有侵权，请联系删除，谢谢！
