一、引言

近年来随着人工智能浪潮的兴起,数据中心和服务器市场对于内存性能的要求达到了前所未有的高度。HBM(高带宽内存)凭借其卓越的性能优势,如高带宽、低功耗、高集成度和灵活的架构,成为了这一领域的“香饽饽”,炙手可热。

HBM 技术不仅满足了高性能计算和大数据处理对内存带宽和容量的极高要求,还通过其先进的 3D 堆叠技术和硅通孔(TSV)技术显著降低了功耗和空间占用。在人工智能模型训练、科学计算、图形渲染等应用场景中,HBM 为系统提供了强大的内存支持,极大地提升了数据处理效率和计算性能,成为推动数据中心和服务器市场技术进步的关键因素之一。


二、HBM 协议概述

HBM(High Bandwidth Memory)即高带宽内存,是一种用于 GPU、服务器、高性能计算(HPC)以及网络连接的内存接口。它采用 3D 堆叠 DRAM 存储器技术,将多个 DDR 芯片堆叠在一起并与 GPU 封装,形成大容量、高位宽的 DDR 组合阵列。HBM 协议通过堆叠的方式显著提高了内存的带宽和容量,同时降低了功耗和占用空间,为高性能计算领域提供了强大的内存支持。

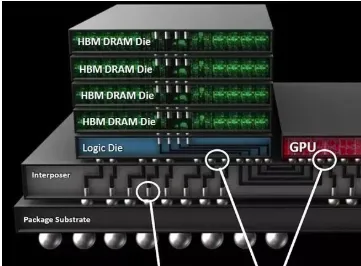

HBM 结构如下图所示:



二、HBM 协议的技术优势

1、高带宽

HBM 通过增加位宽而非提高频率来提升带宽。其 IO 位宽可达 1024bits,远高于 GDDR5的32bits。例如,HBM以500MHz 的内存为例,单个颗粒的带宽可达到 128GB/s,而 GDDR5 的带宽通常在 128GB/s左右,但需要更高的频率来实现。HBM 的带宽优势使其在需要大量数据并行处理的场景中表现更优。


2、低功耗

相比传统的 GDDR5,HBM 在相同带宽下功耗更低。这是因为 HBM 通过堆叠结构减少了芯片间的连接距离,从而降低了信号传输的功耗。此外,HBM 还支持多种节能模式,如待机模式、动态频率调整等,可以根据实际工作负载动态调整功耗,进一步提高了能效比。


3、更小外形

除了性能和功耗外,HBM 在节省产品空间方面也独具匠心。随着游戏玩家对更轻便高效的电脑追求,HBM  应运而生,它小巧的外形令人惊叹,使游戏玩家可以摆脱笨重的 GDDR5 芯片,尽享高效。此外,HBM 比 GDDR5 节省了 94% 的表面积。


4、高集成度

HBM 采用 3D 堆叠技术,将多个 DRAM 芯片垂直堆叠在一起,通过硅通孔(TSV)进行连接。这种堆叠方式不仅提高了内存的容量密度,还减小了内存模块的物理尺寸,使得 HBM 更适合于对空间有严格要求的应用场景,如高性能计算和人工智能加速器等。


5、灵活的架构

HBM 的内部组织方式具有较高的灵活性。其 BANK 和BANK 之间、Bankgroup 和 Bankgroup 之间是独立访问的,这为上层灵活控制提供了接口。此外,HBM 还支持多种寻址模式和命令操作,如伪通道(pseudo channel)寻址、双命令接口等,能够更好地适应不同的应用场景和工作负载。

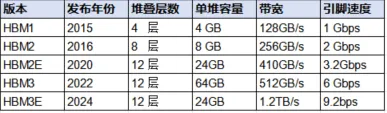

三、技术迭代:从 HBM1 到 HBM3E 的五代演进




四、HBM 的应用场景

HBM(High Bandwidth Memory)凭借其高带宽、低功耗、高集成度和灵活的架构特点,在多个领域展现出了巨大的优势,以下是 HBM 的主要应用场景:


1、高性能计算(HPC)

·科学计算:在气象预报、宇宙模拟等中,HBM 的高带宽可快速处理大规模数据,提升计算效率。

·基因测序:快速处理和分析大规模基因数据,加速基因测序和相关研究。


2、人工智能(AI)

·模型训练:在 AI 模型训练中,HBM 的高带宽和低功耗可高效处理大规模数据,提高训练效率。

·推理应用:在自动驾驶、智能医疗等场景中,HBM 可快速响应推理请求,保障决策的及时性和准确性。


3、图形处理(GPU)

·游戏显卡:HBM 可提升 GPU 性能,实现更高分辨率和帧率,增强游戏体验。

·专业图形工作站:在 3D 建模、动画渲染等场景中,HBM 可加速图形渲染,提高设计效率。


4、网络通信

·高速网络交换机和路由器:HBM 可作为缓存或中间存储,提供高带宽的数据存储和转发能力,满足网络数据包的快速处理需求。

·5G及未来通信技术:在 5G 基站和核心网中,HBM 可高效处理大量数据,保障网络性能和用户体验。


五、仿真

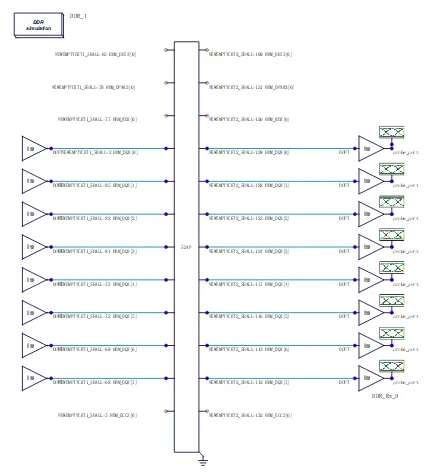

使用巨霖仿真软件 SIDesigner 搭建 HBM3 的仿真电路,原理图如下:

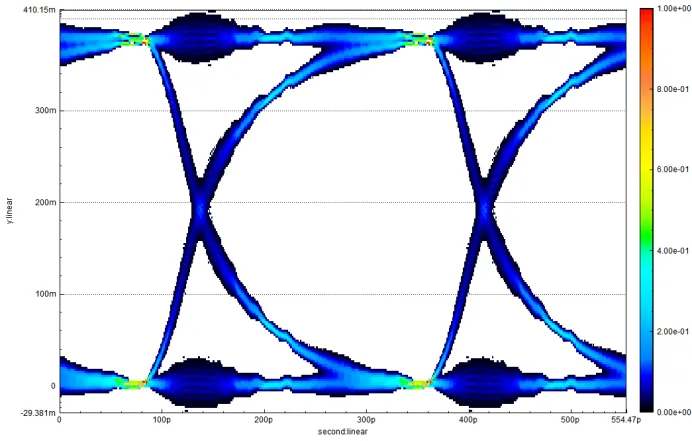

仿真结果如下:



工程师可以对电子系统进行全面的系统性能评估、优化系统可靠性及稳定性,加速产品研发、迭代过程。
