CTLE in High-Speed Signal Simulation

一、CTLE介绍

CTLE（Continuous Time Linear Equalization）是一种在高速信号传输中常用的均衡技术。它主要用于补偿由于信道引起的信号失真，特别是在高频信号传输过程中，信号可能会因为传输媒介的特性而受到衰减、失真和时延的影响。CTLE的作用是通过对信号进行滤波处理，增强高频成分，改善信号的质量，以便于后续的信号解调和处理。

二、CTLE的工作原理

1、信号衰减与失真：

在高速数字通信中，信号在传输过程中会受到多种因素的影响，包括插入损耗、串扰和反射等。这些因素会导致信号的高频成分衰减，从而影响接收信号的质量。

2、均衡过程：

CTLE使用模拟滤波器对输入信号进行处理，目的是提升高频信号成分。通过调整滤波器的参数（如增益、频率响应等），CTLE可以根据具体的信道条件动态地进行优化。

3、连续时间处理：

CTLE的“连续时间”指的是它在模拟域内进行信号处理，而不是在数字域。这样可以降低信号的时延，适应高速信号的实时处理需求。

三、CTLE的设计要点

增益设置：根据传输通道的特性设置合适的增益，以便于补偿信号的衰减。

频率响应：设计时要确保在特定频率范围内（例如，数据传输速率的相关频率）增强信号。

相位特性：保持信号的相位特性，以避免造成时延失真。

四、应用场景

CTLE广泛应用于以下场景：

高速串行接口：例如USB、PCIe、SATA等。

光纤通信系统：在光接收模块中，CTLE用于补偿光纤传输中的信号衰减。

无线通信：在基站和接收机之间，CTLE能够有效提升信号的质量。

五、优势与挑战

优势：改善信号质量，提高系统的可靠性和数据传输速率。可以灵活调整，适应不同的传输环境和信号特性。

挑战：设计复杂度高，需要对信道特性有深入了解。增益和频率响应的优化需要实时监测和调节。

六、总结

CTLE均衡在高速信号传输中扮演着重要角色，通过动态补偿信号的高频衰减，提高系统的整体性能。随着通信技术的不断发展，CTLE的设计和实现也在不断进步，为更高效的数据传输提供了支持。

七、使用SIDesigner进行仿真分析

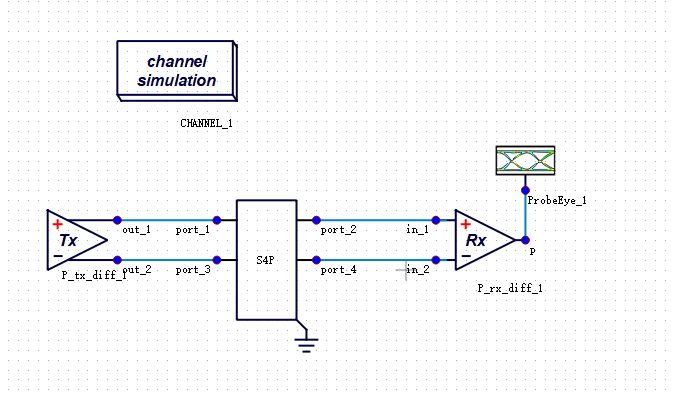

巨霖SIDesigner是一款基于图形化交互界面的信号完整性仿真工具，可以在该平台上进行案例的仿真：

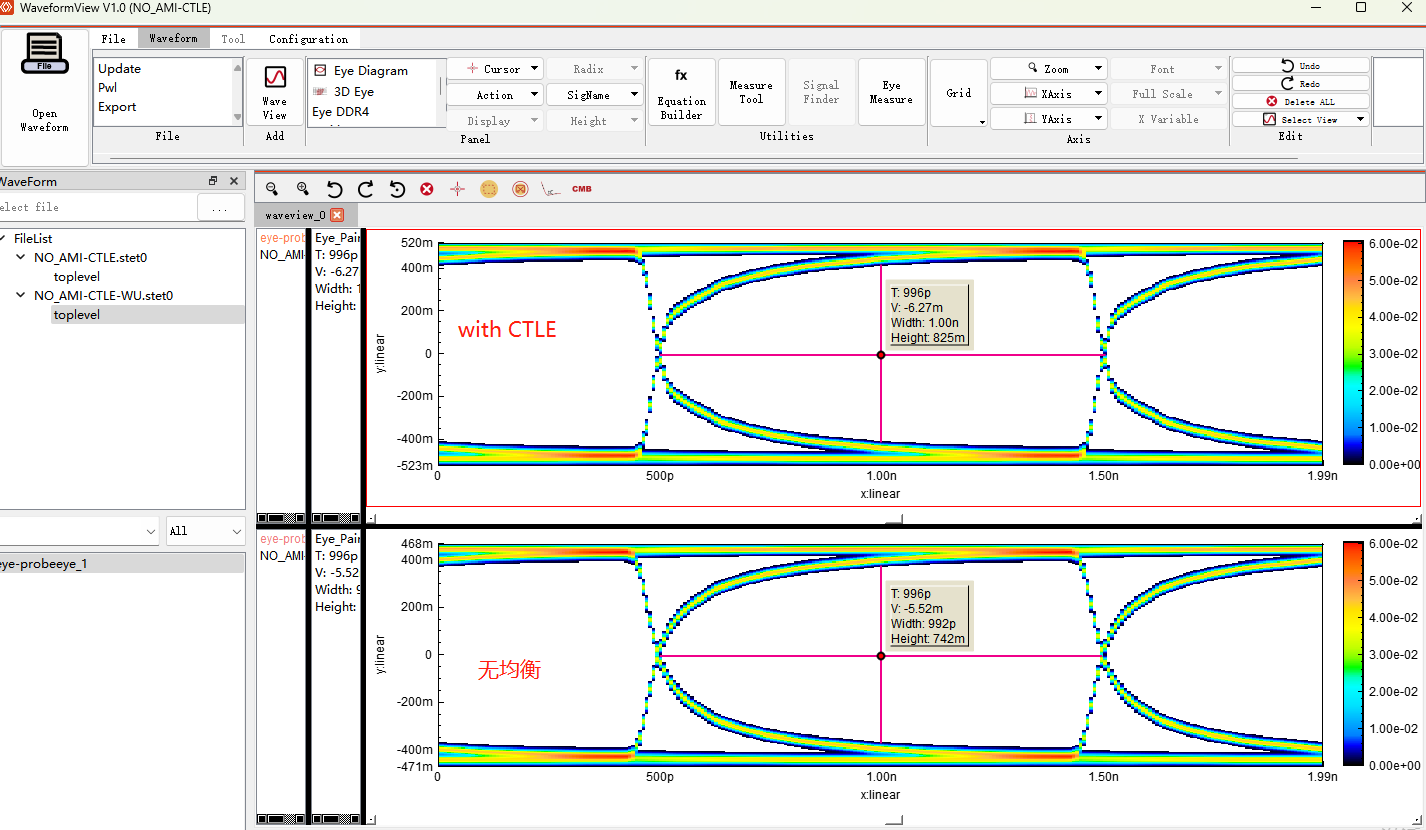

仿真结果：

通过仿真结果可以明显看到设置均衡后眼高与眼宽都大于未设置均衡的情况。
