一、简介

555定时器是一种集成电路芯片,它能产生各种波形,例如方波、脉冲、三角波等,并具有广泛的应用范围,常被用于定时器、脉冲产生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。555定时器于1971年由西格尼蒂克公司推出,由于其易用性、低廉的价格和良好的可靠性,被广泛应用于电子电路的设计中。


二 、工作模式

1.单稳态模式:

在此模式下,555功能为单次触发。应用范围包括定时器,脉冲丢失检测,反弹跳开关,轻触开关,分频器,电容测量,脉冲宽度调制(PWM)等。

在单稳态工作模式下,555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。

输出脉宽t,即电容电压充至VCC的2/3所需要的时间由下式给出:t=RCIn(3)≈1.1RC


2.双稳态模式(或称施密特触发器模式):

在DIS引脚空置且不外接电容的情况下,555的工作方式类似于一个RS触发器,可用于构成锁存开关。

双稳态工作模式下的555芯片类似基本RS触发器。在这一模式下,触发引脚(引脚TRIG)和复位引脚(引脚RST)通过上拉电阻接至高电平,阈值引脚(引脚THR)被直接接地,控制引脚(引脚CTRL)通过小电容(0.01到0.1μF)接地,放电引脚(引脚DIS)浮空。所以当引脚TRIG输入高(有误应为低)电压时输出置位,当引脚RST接地时输出复位。


3.无稳态模式:

在此模式下,555以振荡器的方式工作。这一工作模式下的555芯片常被用于频闪灯、脉冲发生器、逻辑电路时钟、音调发生器、脉冲位置调制(PPM)等电路中。如果使用热敏电阻作为定时电阻,555可构成温度传感器,其输出信号的频率由温度决定。

无稳态工作模式下555定时器可输出连续的特定频率的方波。电阻R1接在VCC与放电引脚(引脚DIS)之间,另一个电阻(R2)接在引脚DIS与触发引脚(引脚TRIG)之间,引脚TRIG与阈值引脚(引脚THR)短接。工作时电容通过R1与R2充电至2/3VCC,然后输出电压翻转,电容通过R2放电至1/3VCC,之后电容重新充电,输出电压再次翻转。

对于双极型555而言,若使用很小的R1会造成OC门在放电时达到饱和,使输出波形的低电平时间远大于上面计算的结果。

为获得占空比小于50%的矩形波,可以通过给R2并联一个二极管实现。这一二极管在充电时导通,短路R2,使得电源仅通过R1为电容充电;而在放电时截止以达到减小充电时间降低占空比的效果。

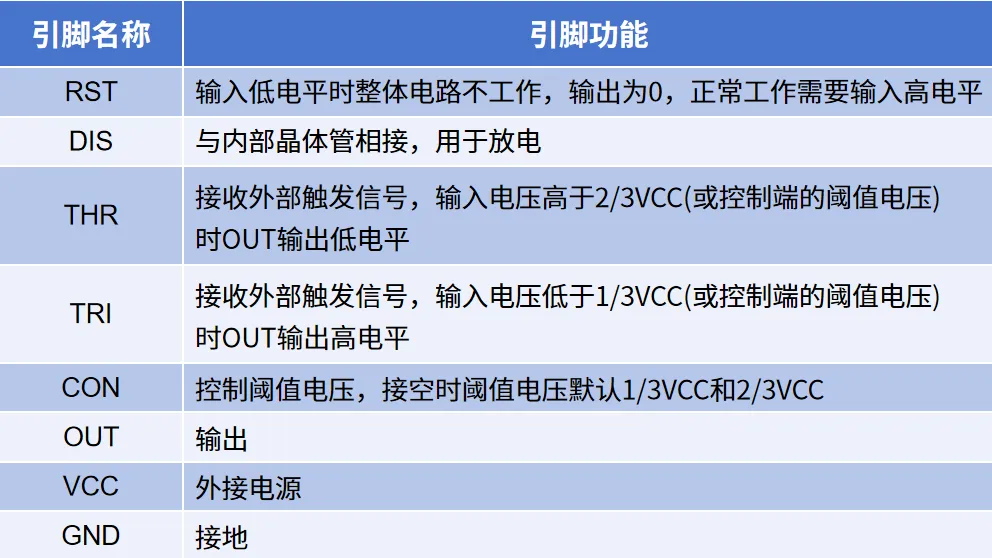

三、引脚功能




四、PowerExpert 仿真案例分析

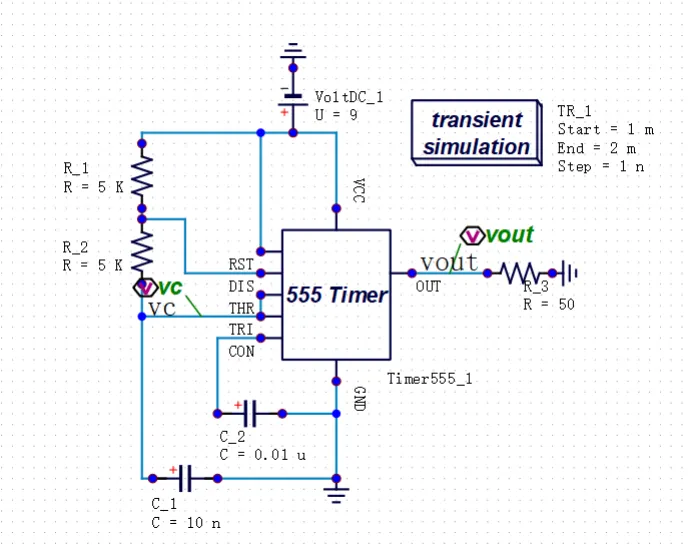

使用巨霖科技的通用电路仿真软件PowerExpert来设计基于555定时器的电路,如下图:




该电路的555定时器工作在无稳态模式,也即多谐振荡电路,振荡电阻连在电源VCC上。电路的占空比可以由R和C计算得出:

  · 充电时间T1=0.693(R1+R2)*C

  · 放电时间T2=0.693R2*C

  · 频率F=1.443/(R1+2R2)*C

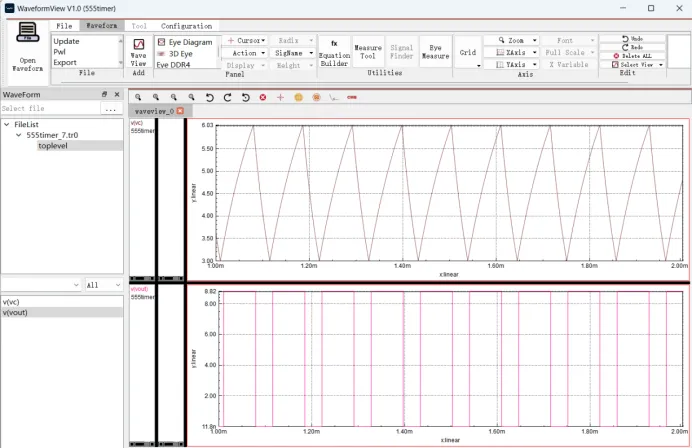

点击仿真,得到结果为:




在此电路基础上,如果我们需要降低占空比,则可以通过调整电阻大小得到我们需要的结果。

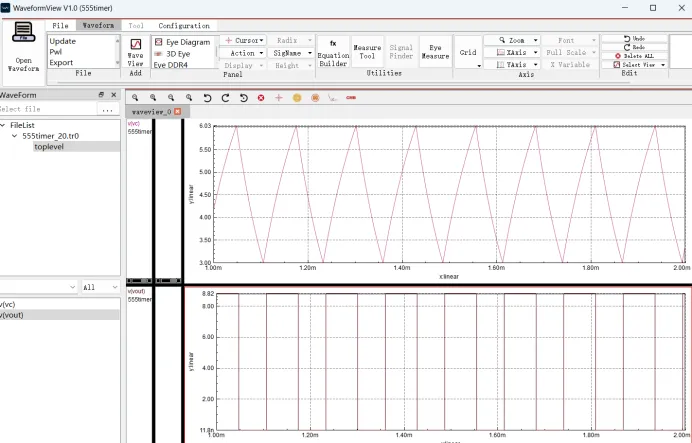

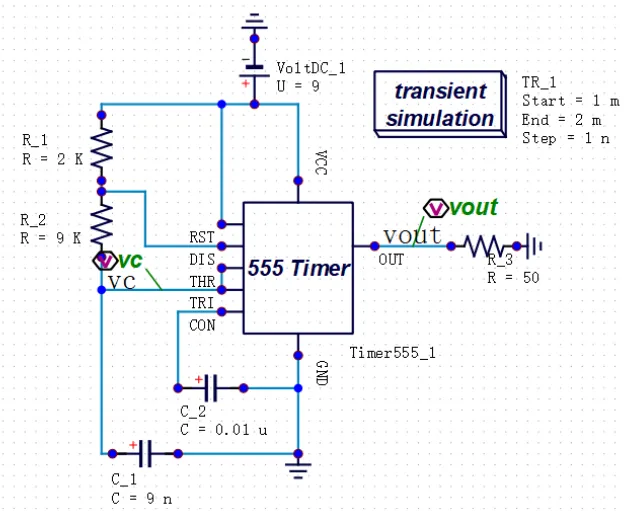

更改电阻和电容的大小至上图所示,可以看到占空比降低了。




综上可知,巨霖PowerExpert能帮助工程师在一台电脑上进行迅速的设计迭代,极大地提高了工程师的工作效率,缩短产品的上市时间,帮助客户更快速地抢占市场先机。
