AMI高速链路仿真

一、AMI 高速链路仿真介绍

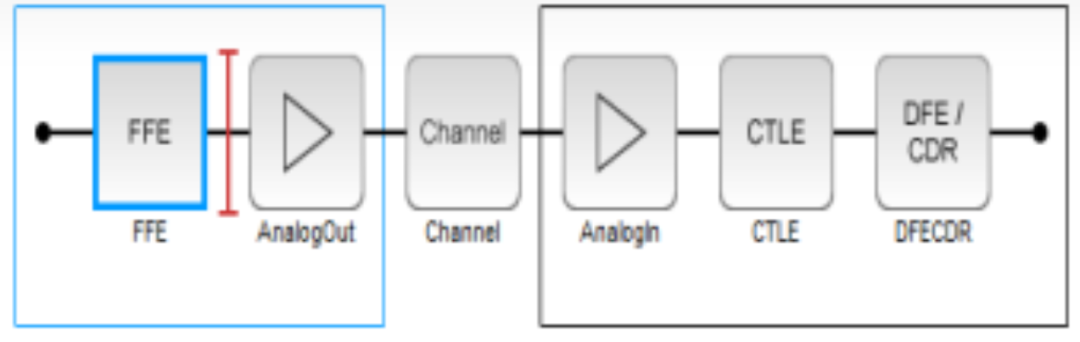

AMI链路通道如下图：

高速信号的无源仿真，无源仿真主要是阻抗优化和S参数提取。S参数这是对高速链路的一个重要评价手段。但是现代SERDES接口里面有丰富的加重均衡模块，有的模块是非线性的。如果只靠S参数对无源链路进行评估的时候，你有可能会遇到一种情况，S参数的插损和回损仿真结果不太好，或者离Spec比较临界。这时候可以用IBIS AMI模型，做时域眼图的仿真。

一个IBIS模型就是一个.ibs文件，里面有描述端口类型及对应的V/I曲线等数据。而一个IBIS-AMI模型则除了包含一个.ibs文件之外，还包含有一个算法模块，这是由于SERDES接口里面包含有均衡模块，其实也就是一种信号处理算法。在IBIS-AMI模型中体现在.ami和一个动态链接库的文件(比如在windows系统下就是一个.dll文件)。所以IBIS-AMI相比于IBIS模型就是多了两个实现算法的文件.ami和动态链接库。

二、SIDesigner 仿真演示

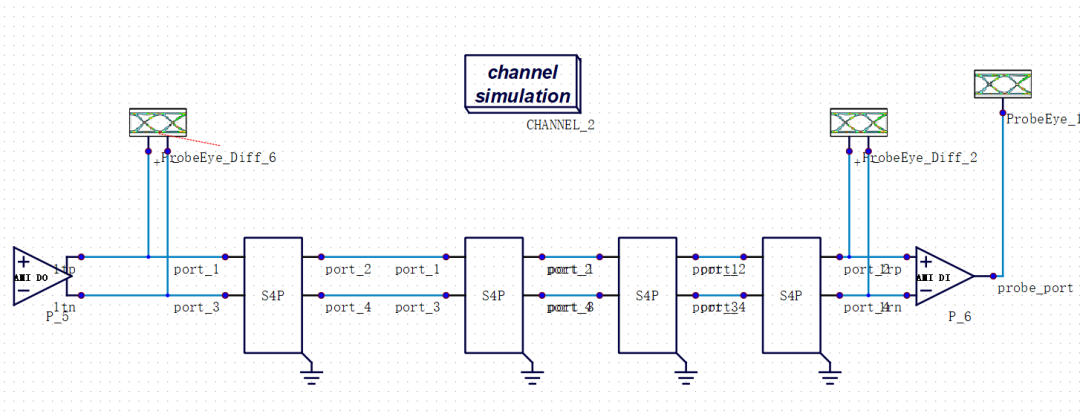

仿真链路主要包括无源通道S参数，无源通道一般通过提取s参数工具得到，然后是TX,RX端口。

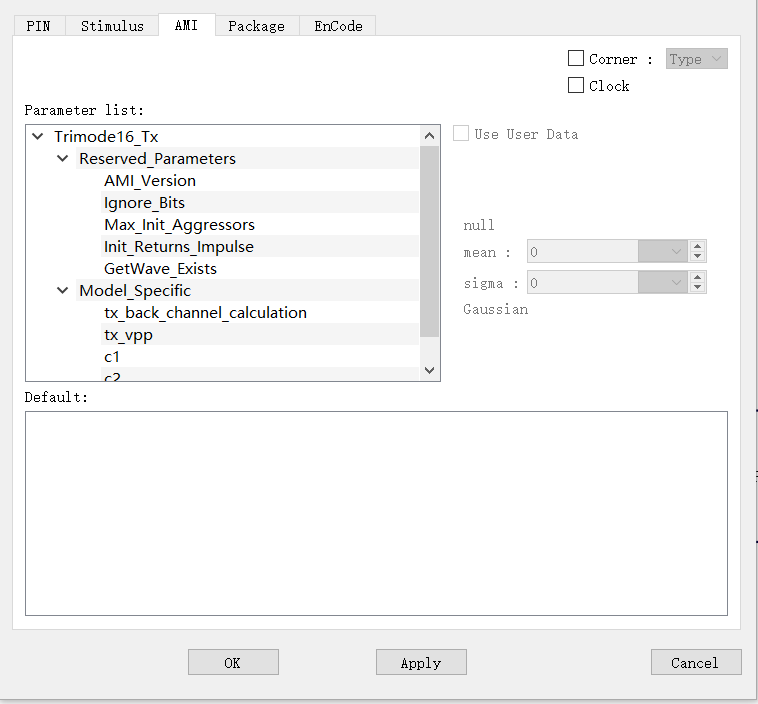

然后导入AMI模型文件。对于TX端，可以在AMI的文件中看到一些.ami文件里显示的参数信息，比如下图中的Getwave Exits的参数。一般TX FFE都会提供POSTCURSOR/DIFFCTRL /PRECURSOR用来调节去加重的参数。

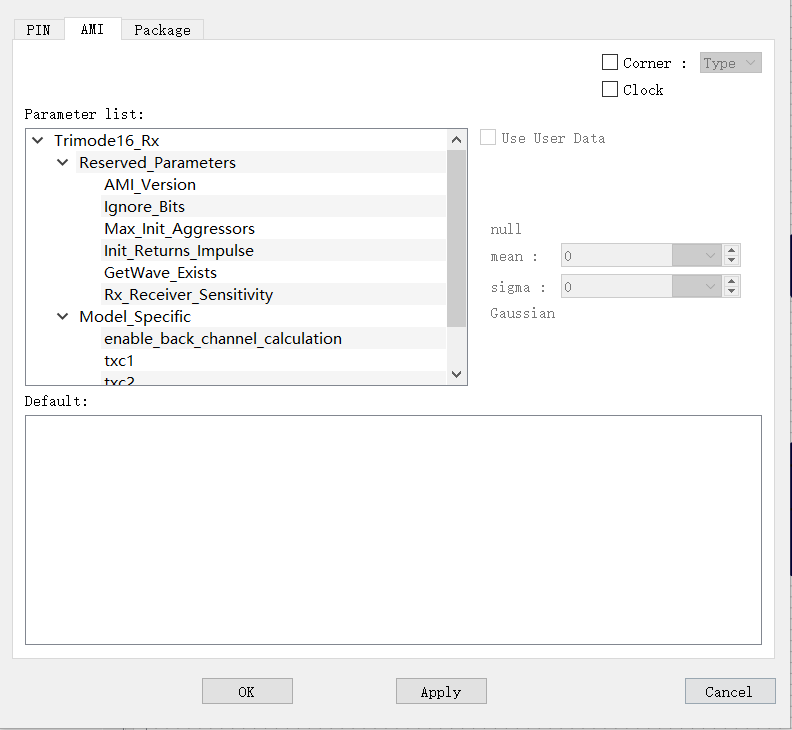

RX端的AMI设置如下，根据芯片官方的参考手册里提供的推荐值进行设置即可，对应均衡器的一些参数，很多都是自适应的，大部分都可以选择default值，像一些大厂的的FPGA的AMI模型的使用就都有对应的用户指导提供参数设置的详细指导。

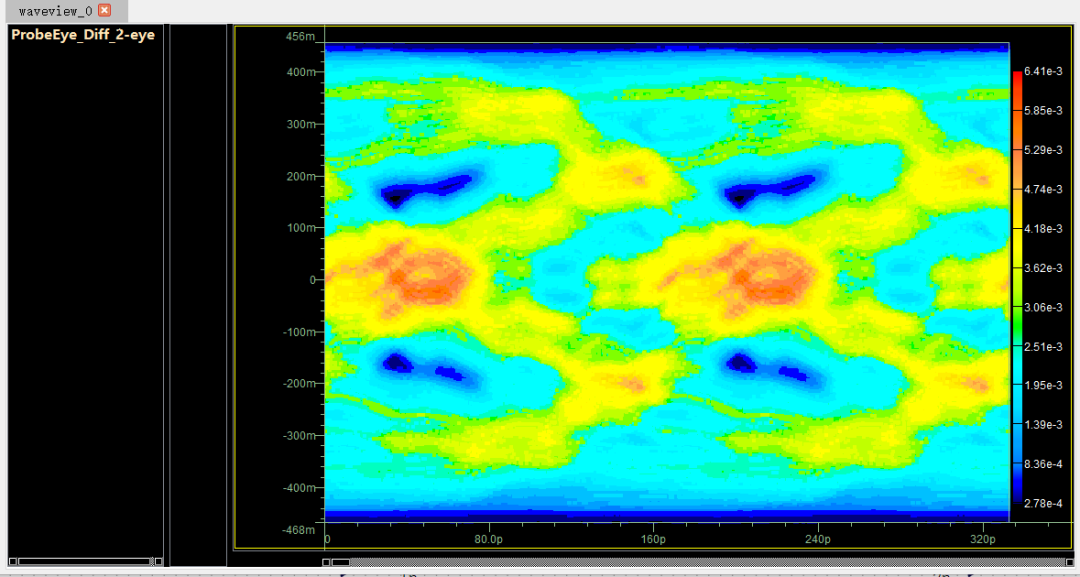

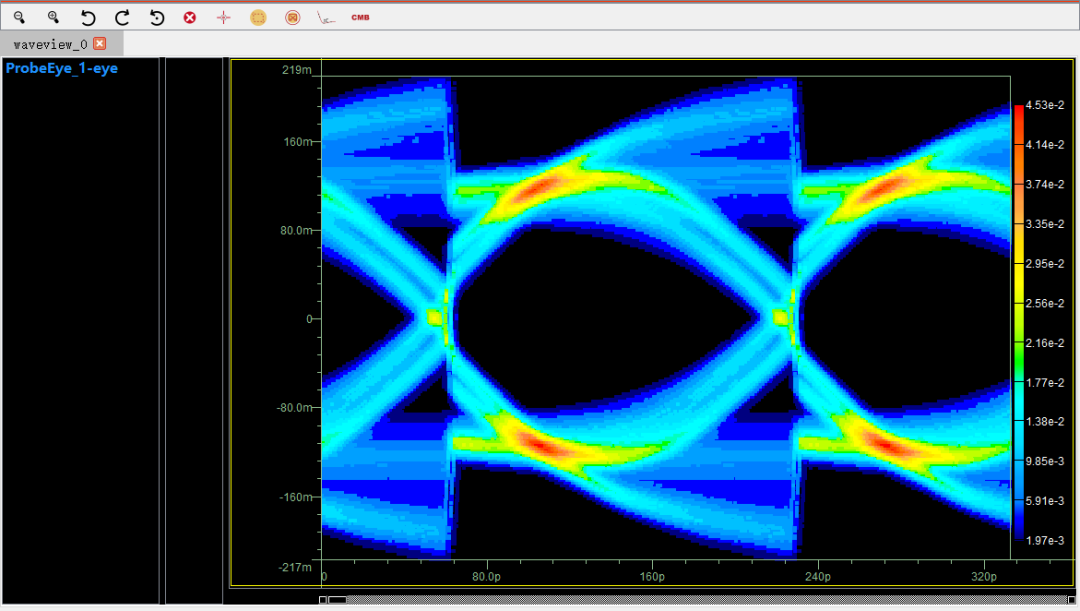

如下是一个6Gbps的PCIE的进RX前和在RX后观测到的眼图，可以看到，虽然在进RX之前的眼图不尽人意，眼图是睁不开的，不过RX端经过内部的自适应均衡器后，眼图正常睁开了。这也是AMI模型实际包含的非线性均衡算法模块，相比于纯无源的线性LTI仿真会得到更加准确的结果。
