零极点电路简介

2024.03.07

一、什么是零极点电路

零极点电路是一种电路设计概念，用于描述电路中的极点（poles）和零点（zeros）。在电路理论中，极点和零点是描述电路频率响应的重要特性。

二、零极点仿真优势

1、系统稳定性分析：通过零极点仿真，可以分析系统的稳定性。系统的稳定性是由其传递函数的极点位置决定的。如果所有的极点都位于复平面的左半部分，那么系统就是稳定的。零极点仿真可以帮助我们确定系统的极点位置，从而判断系统的稳定性。

2、频率响应分析：零极点仿真可以让我们了解系统的频率响应特性。通过分析传递函数的零点和极点，我们可以知道系统在不同频率下的增益和相位响应，这对于设计滤波器、放大器等电路非常有用。

3、优化系统设计：通过零极点仿真，我们可以对系统进行优化设计。例如，通过调整系统的零点位置，可以改善系统的暂态响应；通过调整极点位置，可以改变系统的频率响应特性。这样，我们可以在满足系统性能要求的同时，尽可能地减小系统的复杂性和成本。

三、零极点仿真原理

零极点电路设计的关键是调整极点和零点的位置，以满足电路的要求，例如增益、带宽、稳定性等。通过合理设计零极点电路，可以实现对信号的滤波、放大、补偿等功能，从而提高电路的性能和稳定性。

零极点实际是通过传递函数来实现的。传递函数有两种，一种是电流输出的，一种是电压输出的。在电流输出的传函里面，极点代表了能量的衰减，零点代表了能量的提供或阻碍能量下降；而电压型输出的传函里面，构成是有两部分的，一部分是代表能量的变化的电流，另一部分是代表阻抗变化的负载，在电压型输出的传函里面，因为增益是由电流和负载构成的，零极点可以代表电流的衰减或提供，或是阻抗的衰减或维持。多数时候，我们观察阻抗的变化是容易观察到的，能量（电流）上的变化有时是不直观的。

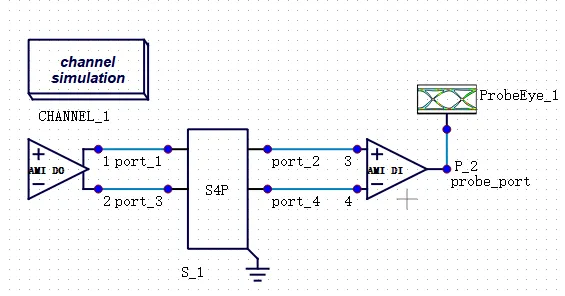

我们来看个图：
