高速信号仿真中的DFE均衡
-
2024.07.22
引言
在高速SerDes通信中，由于信号的衰减和畸变，接收到的信号往往变得微弱且难以识别。此时，需要采用均衡技术来恢复信号的原始形状和质量。随着数据速率的不断提高，DFE均衡技术也在不断发展和优化。多抽头DFE技术也在逐步得到研究和应用，以应对更高速度、更复杂信道环境下的通信需求。
一、DFE均衡的原理与应用
1、定义与原理
DFE均衡：Decision Feedback Equalization（判决反馈均衡），是一种在数字通信系统中广泛应用的信道均衡技术。
DFE均衡器是一种非线性均衡器，它通过引入一个决策反馈环路，利用已经解调的数据来消除信道引起的干扰和失真。其基本原理是将接收到的信号与预测信号进行比较，然后根据比较结果调整均衡滤波器的参数，从而使两者的差异最小化。这种预测基于信号的特性和传输通道的特性，从而可以更准确地恢复信号。
2、优点
DFE均衡包括以下优点：
抑制干扰和失真：DFE均衡算法能够有效地抑制信道引起的失真和干扰，提高系统的误码性能。
实现方便：由于是数字滤波器，DFE均衡器在电路实现上非常方便，且一般具有自适应调节功能。
3、应用场景
高速串行通信：
在高速串行通信系统中，如DDR（Double Data Rate）内存接口、SerDes（Serializer/Deserializer）等，DFE均衡被广泛应用于接收端（RX）以消除码间干扰（ISI）。随着数据速率的不断提升，信道衰减和噪声干扰对信号质量的影响也越来越大，DFE均衡通过引入反馈机制，能够动态调整接收信号的波形和相位，从而有效减少ISI，提高信号质量。例如，在DDR5规范中，DFE功能被明确要求以提高数据传输的可靠性和稳定性。
二、SIDesigner 仿真案例分析

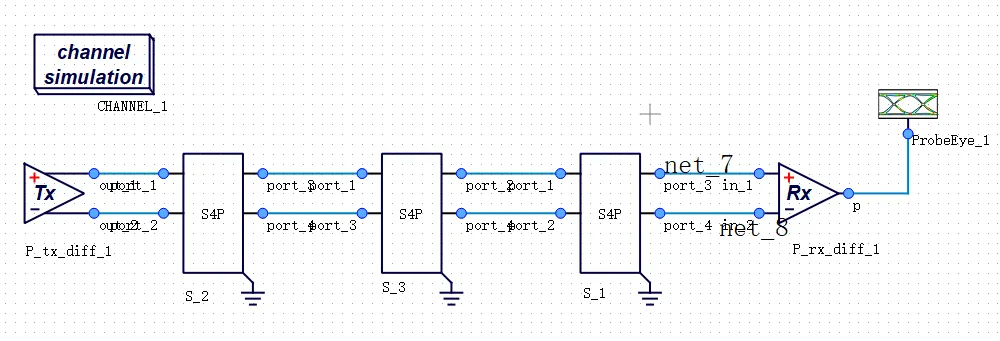

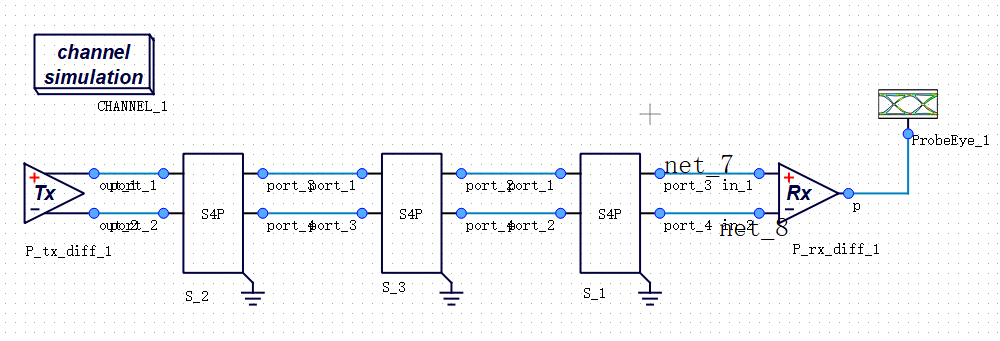

使用巨霖SIDesigner搭建DDR-batch-Sim拓扑结构：

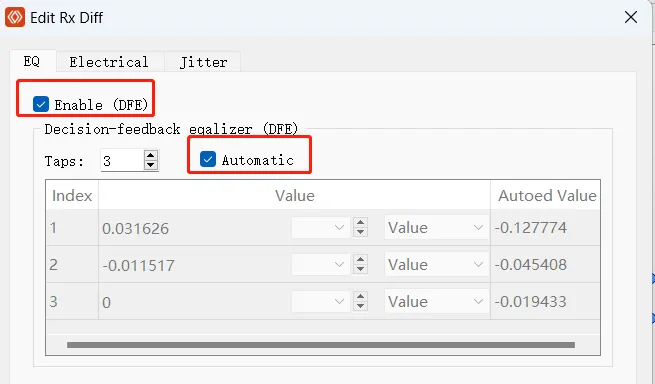

用户可以在接收端设置DFE均衡，有效地抑制信道引起的失真和干扰，提高系统的误码性能。

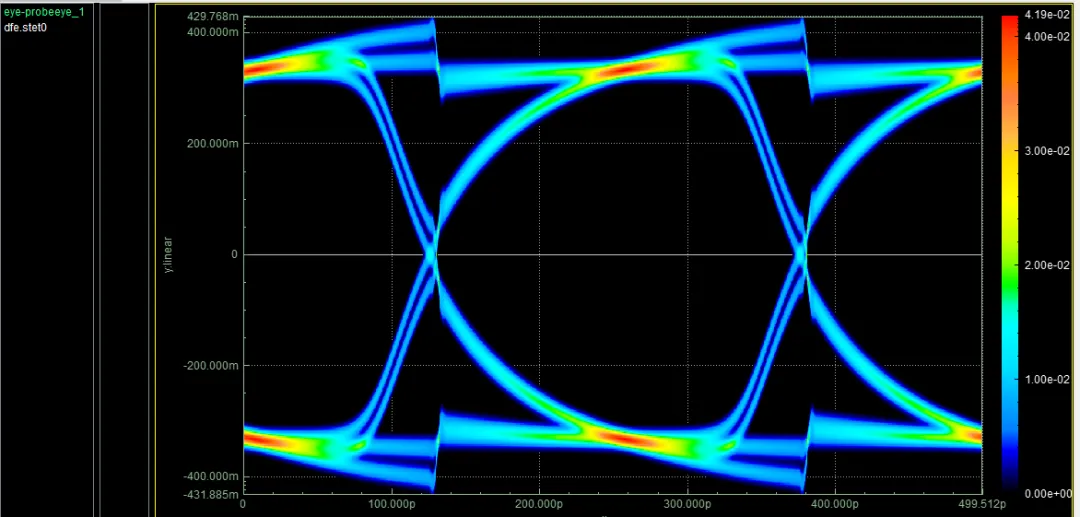

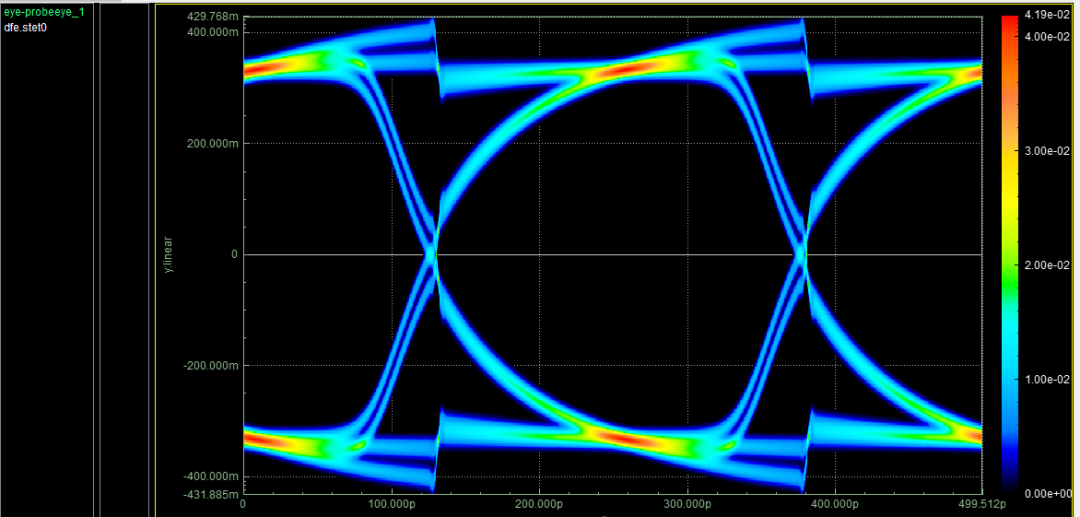

使用巨霖SIDesigner软件进行典型应用场景channel-DFE-Sim仿真结果：能够有效地抑制信道引起的失真和干扰,提高信号的可靠性和稳定性。
