如何设计一个Buck-Boost转换电路

引言：如果需要一个输出电压与输入电压极性相反的电路，那么可以选择BUCK-BOOST电路拓扑图：输出电压的绝对值可以比输入电压高或者低。如果需要隔离，可以使用Flyback转换器。

一、 综述

1、输出电压V_out：转换后绝对值可以比输入电压低或者高

2、额定功率 P_out：高达150w或者更高

3、隔离：不支持（如果需要隔离，请使用Flyback变换器）

连续导通模式（CCM）

输出电压V_out=-(D*V_in)/(1-D)；占空比D=T_on/T ，导通的脉冲时间T_on , 整个脉冲周期为T

电流纹波 I_LR=(V_out*T)*(1-D)/L

组件的评级

MOSFET 电压等级  V_DS=V_in-V_out

MOSFET 电流I_D=(2*P_out)/V_in(min)

二极管电压等级V_R=V_in-V_out

其它要求

设计更低峰值电流的CCM

转换器示例

填写电路CCM转换器的规则并运行

V_in=24

V_out=-5V(转换后绝对值可以比V_in大或者小)

I_out=2A

注意事项：本文使用的是供学习或实验使用的理想电路，用于真实硬件时请仔细测试计算值。

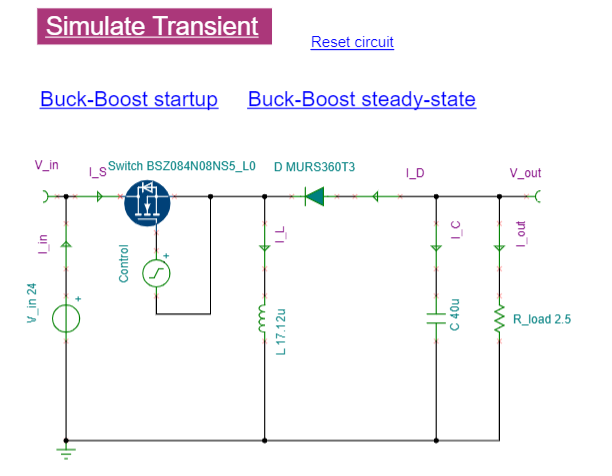

二、电路的截图（From Infineon）

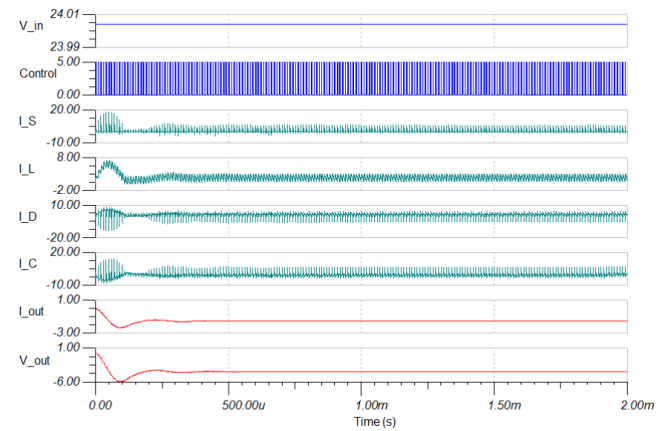

三、电路的运行结果（From Infineon）

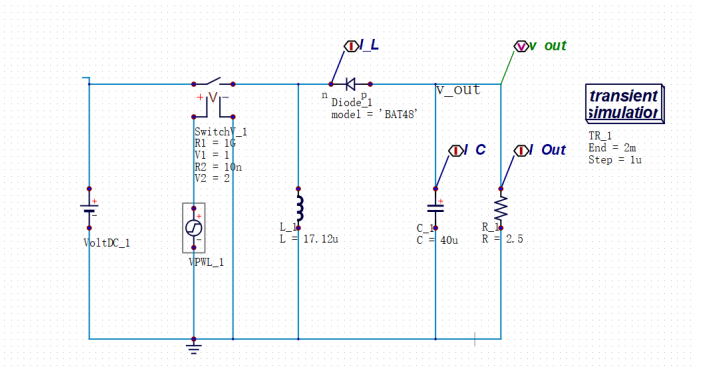

四、PowerExpert搭建的电路图

由于mosfet模型与二极管模型加密，本文使用理想开关模型替代BSZ084N08NS5_L0 ，BAT48二极管代替MURS360T3二极管 , 误差源于模型的不同。

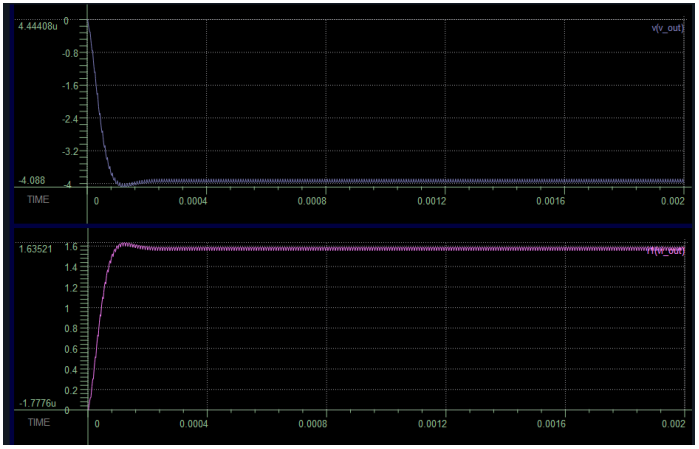

五、电路运行的结果
