Dual active bridge converter simulation and parameter optimization

一、双有源桥变换器简介

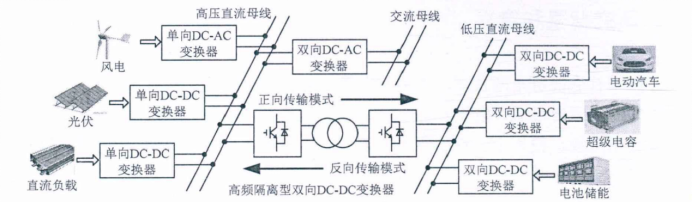

双有源桥变换器是一种高效的隔离式双向DC-DC变换器，它的开关信号的占空比为50%。可以应用于电动汽车、超级电容或者电池储能等领域。

二、仿真案例分析

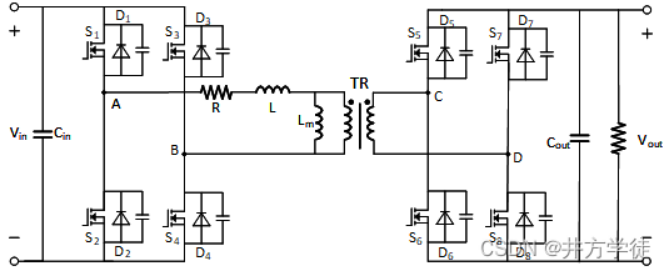

1、下图是一张常见的SPS控制的电路图。两个侧桥的内移相角均为180°，通过控制两侧桥之间的移相角，改变最终输出的电压，从而做到功率的传输。工程师通常需要通过不断地调试才能找到符合要求的移相角，最终得到理想的输出电压，手动调试的过程需要消耗工程师大量的时间与精力，如果调试失败，可能导致项目延期。

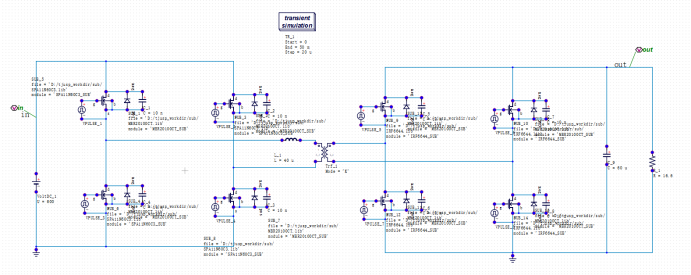

2、在巨霖“电源电子系统设计和仿真平台 PowerExpert” 中，可以搭建双有源桥变换器的原理图，并且进行瞬态仿真。

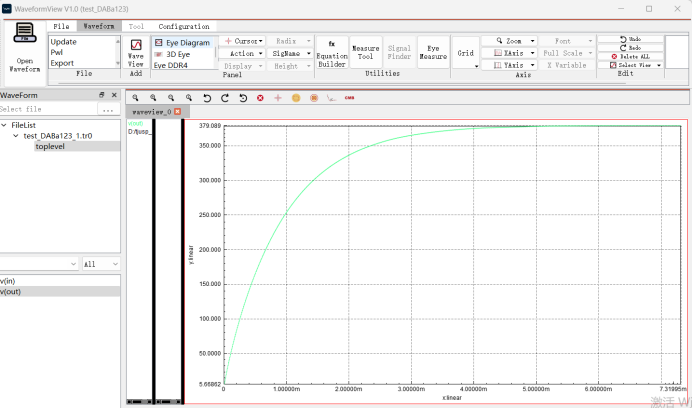

3、仿真结果如下图，可以看到输出电压在 5 毫秒后达到了稳态，稳态电压约为 379V 左右。

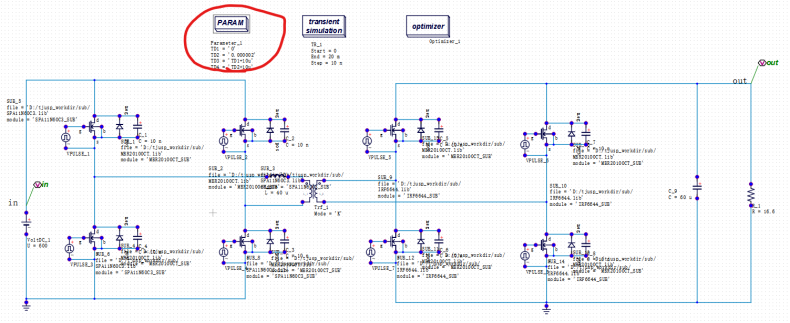

4、巨霖“电源电子系统设计和仿真平台 PowerExpert”也可以通过控制不同的时延，来变化移相角。

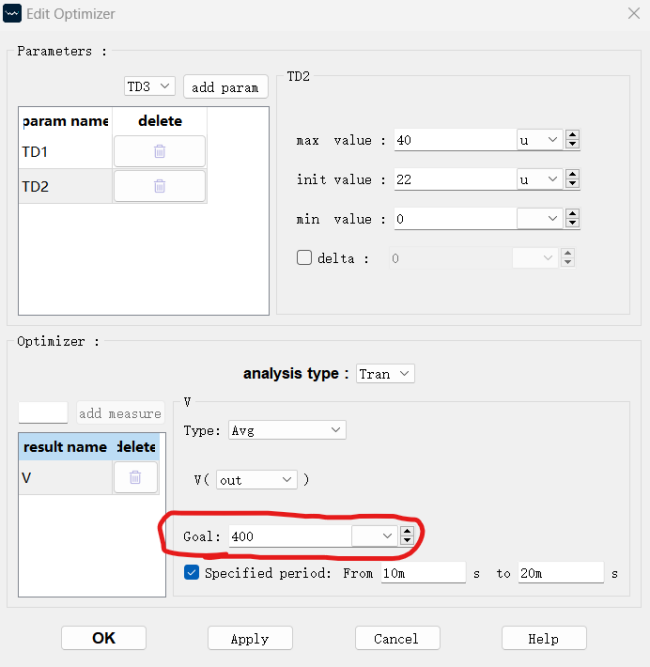

5、同时在Optimiser 中设置目标输出电压。

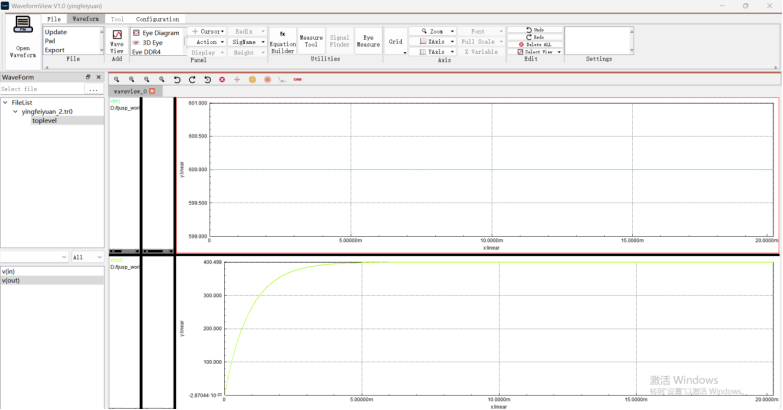

6、通过“巨霖自主研发的仿真引擎 TJSPICE”不断迭代，最后的输出结果为：

7、可见稳态后的 Vout 在 400 V 左右，且会输出相对应的仿真配置。

综上，巨霖科技的 “电源电子系统设计和仿真平台 PowerExpert” 可以通过 OPT 的仿真模式，节省了工程师手动变化移相角的时间，通过仿真内核自动迭代的方式，自动输出理想电压及相对应的仿真设置。
